Der Aprilaire Series 800 Dampfluftbefeuchter ist ein leistungsstarkes System zur Befeuchtung der Raumluft. Vor der Wartung oder Instandhaltung muss das Gerät zwingend ausgeschaltet und das Wasser abgelassen werden, um Stromschläge oder Verbrennungen durch heiße Oberflächen (bis zu 100°C) zu vermeiden. Das Gerät erfordert eine regelmäßige Wartung, insbesondere den jährlichen Austausch der Dampfkartusche.
Funktionsprinzip
Der Luftbefeuchter erzeugt Dampf, indem zwei Elektroden in einer wassergefüllten Kartusche unter Strom gesetzt werden. Das Wasser wird durch ein Füllventil in einen Füllbecher geleitet und von dort in die Kartusche geführt. Ein interner Controller misst den Stromfluss zwischen den Elektroden und steuert den Wasserstand, um eine konstante Dampfproduktion zu gewährleisten.
Betriebsmodi
Das Gerät zeigt den Status über verschiedene Leuchten an:
- On/Off: Zeigt an, ob das Gerät eingeschaltet ist.
- Fill: Leuchtet grün, wenn die Kartusche gefüllt wird.
- Drain: Leuchtet grün, wenn die Kartusche entleert wird.
- Steam: Leuchtet grün bei normalem Betrieb oder gelb, wenn die Nennleistung noch nicht erreicht wurde.
- Service: Blinkt rot, wenn die Kartusche das Ende ihrer Lebensdauer erreicht hat.
Steuerungsoptionen
Das System kann mit verschiedenen Steuerungen betrieben werden:
- Modell 62 (Automatische digitale Steuerung): Bietet automatische und manuelle Modi. Passt die Luftfeuchtigkeit basierend auf der Außentemperatur an.
- Modell 65 (Manueller digitaler Hygrostat): Ermöglicht die manuelle Einstellung der gewünschten relativen Luftfeuchtigkeit.
- Modell 63 (Automatische digitale modulierende Steuerung): Bietet präzise Steuerung durch variablen Ausgang basierend auf der Differenz zwischen Sollwert und gemessener Feuchtigkeit.
Wartung und Instandhaltung
Service-Abschaltverfahren:
- Drücken Sie die On/Off-Taste, um das Gerät auszuschalten.
- Warten Sie, bis das Gerät abgelassen wurde.
- Wenn die grüne Drain-Leuchte nicht mehr blinkt, trennen Sie die Hauptstromversorgung am Sicherungskasten.
- Lassen Sie das Gerät abkühlen.
- Schließen Sie die Wasserzufuhr.
Kartuschenwechsel: Die Kartusche und der O-Ring sollten jährlich ausgetauscht werden. Reinigen Sie das Ablassventil und das Füllventil-Sieb ebenfalls jährlich. Verwenden Sie beim Einsetzen des neuen O-Rings nur Wasser als Gleitmittel, kein Öl oder Fett.
Fehlerbehebung
Bei Problemen wie Kondensation an Fenstern sollte die Einstellung reduziert werden. Wenn das Gerät nicht startet, prüfen Sie, ob das HVAC-Gebläse läuft und die Steuerung auf Test/Reset gestellt werden kann. Bei Fehlermeldungen oder anhaltenden Problemen (z.B. rote Service-Leuchte) wenden Sie sich bitte an einen qualifizierten Heizungs- und Klimatechniker.
Praktische Hilfe
Typische Probleme
Reduzieren Sie die Einstellung am Steuerungsrad um eine Stufe.
Erhöhen Sie die Einstellung am Steuerungsrad um eine Stufe.
Stellen Sie sicher, dass das HVAC-Gebläse läuft. Drehen Sie das Rad auf 'Test/Reset'. Wenn das Gerät weiterhin nicht funktioniert, wenden Sie sich an einen Fachmann.
Drehen Sie das Steuerungsrad auf 'Off'. Wenn weiterhin Dampf produziert wird, trennen Sie die Hauptstromversorgung und kontaktieren Sie einen Fachmann.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät mit Strom versorgt wird.
- Prüfen Sie, ob die Wasserzufuhr geöffnet ist.
- Stellen Sie sicher, dass das HVAC-Gebläse betriebsbereit ist.
- Überprüfen Sie, ob die Kartusche korrekt installiert ist.
- Stellen Sie sicher, dass die Elektrodenkabel fest sitzen.
Technische Daten in der Praxis
- Dampfleistung
- Maximale Kapazität variiert je nach Spannung und Stromstärke (bis zu 34,6 Gallonen/Tag bei 240V/16A).
Abbildungen und Diagramme

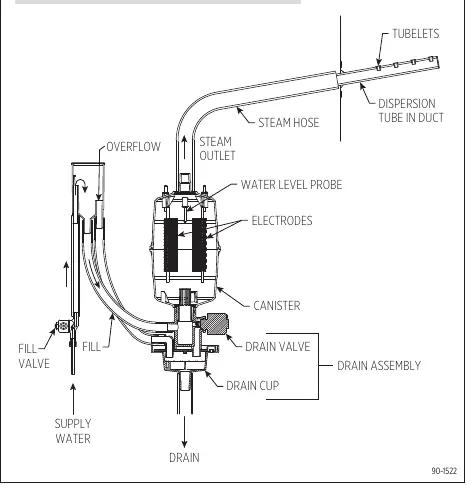

- Abbildung 1/9 zeigt das Füll- und Ablasssystem sowie die Komponenten der Kartusche.
- Abbildung 6 zeigt die Übersicht des Geräts mit den wichtigsten Bedienelementen und Leuchten.

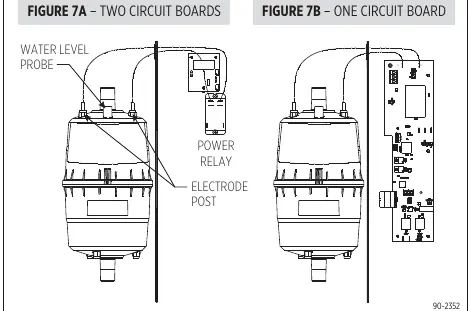

- Abbildung 7A/7B illustriert die Verkabelung der Elektroden auf den Platinen.
- Abbildung 8A/8B zeigt den Unterschied zwischen D-förmigen und O-förmigen Anschlüssen.
Modellkompatibilität
- Verwenden Sie nur Original-Aprilaire-Ersatzkartuschen (Modell 80 oder 80LC).
- Kompatibel mit Aprilaire-Steuerungen Modell 62, 63 und 65.
- Nicht mit A-B-Kommunikationsklemmen verdrahten, wenn die Gebläseaktivierung bei Verwendung eines Aprilaire 8570 Thermostats gewünscht ist.
