Anleitung zur Modifikation des SIM-Karten-Slots für Apple iPhone 16E
Diese Anleitung beschreibt die technischen Schritte zur Modifikation des Apple iPhone 16E, um die Nutzung einer physischen SIM-Karte zu ermöglichen. Enthält Details zum Austausch des Flexkabels und zur Anpassung der internen Platine.
PDF-Quelle: ZH · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Modifikation ermöglicht die Nutzung einer physischen SIM-Karte im iPhone 16E durch den Austausch des Flexkabels und das Entfernen spezifischer Widerstände auf der Platine. S. 1, 5
Wichtigste Schritte
- Trennen der eSIM-Verbindung auf der Platine. S. 4
- Entfernen der drei Widerstände. S. 5
Probleme und Lösungen
Prüfen Sie die Lötstellen der entfernten Widerstände und den Sitz des Flexkabels.
S. 5Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Flexkabel Übersicht S. 1, 2
- Platinen-Modifikation S. 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Modifikation
Diese Anleitung beschreibt den technischen Umbau des Apple iPhone 16E zur Unterstützung einer physischen SIM-Karte. Bitte beachten Sie, dass dieser Eingriff das Gerät öffnet und Hardware-Modifikationen an der Hauptplatine erfordert. Führen Sie diese Arbeiten nur durch, wenn Sie über entsprechende Erfahrung in der Reparatur von Mobilgeräten verfügen.
Benötigte Komponenten

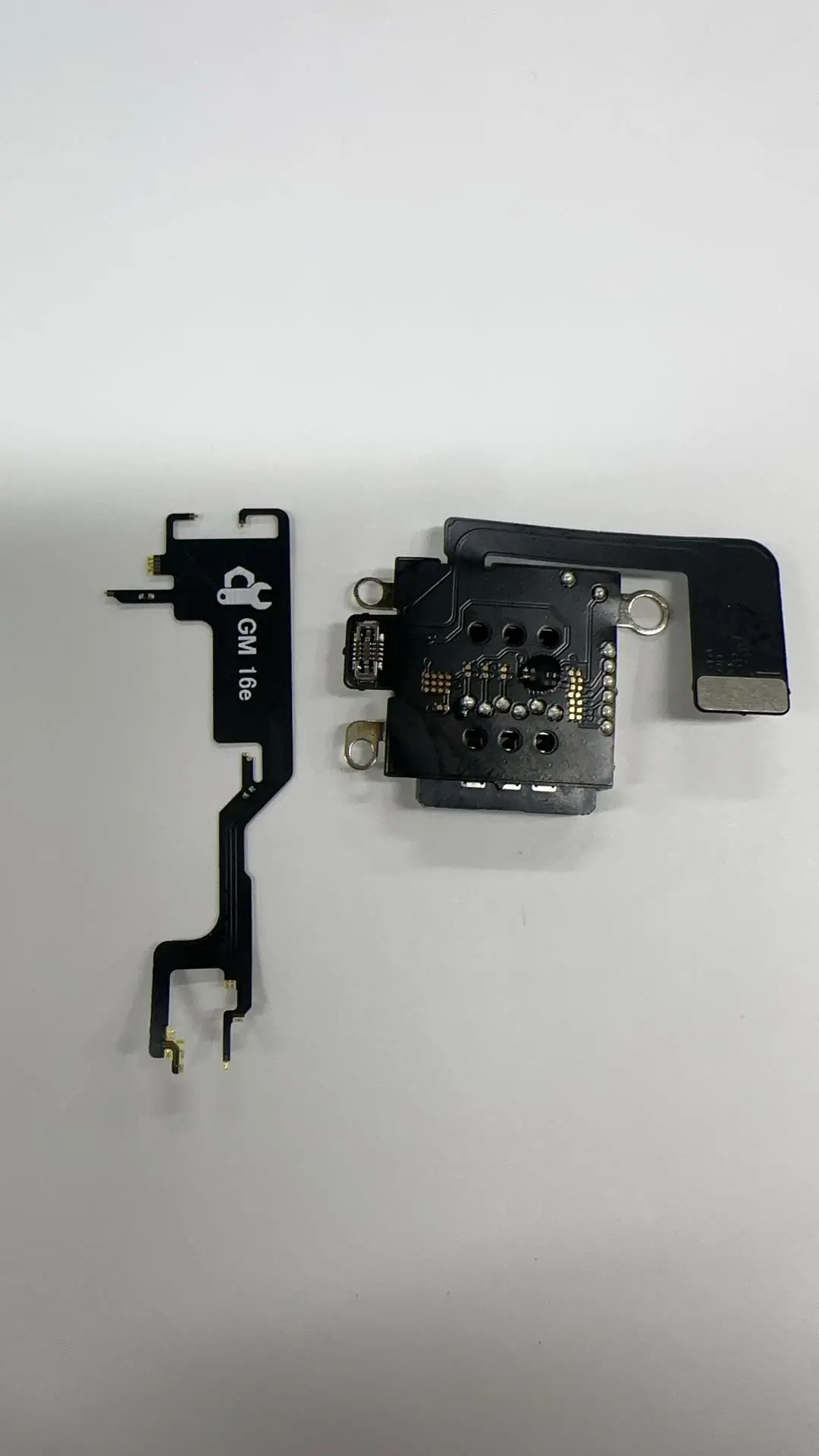

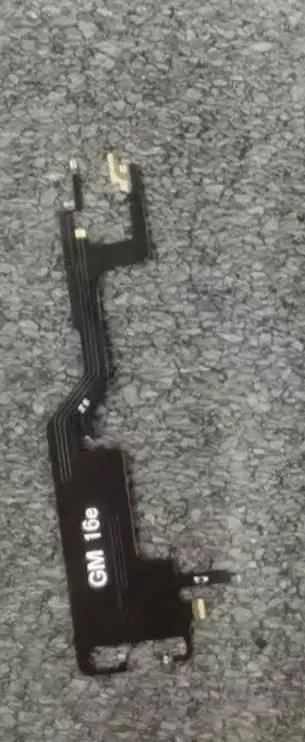

Für den Umbau wird das spezifische Flexkabel (GM 16e) sowie der entsprechende SIM-Karten-Slot benötigt, um die eSIM-Funktionalität durch eine physische SIM-Karte zu ersetzen.
Installationsschritte
Vorbereitung und eSIM-Trennung

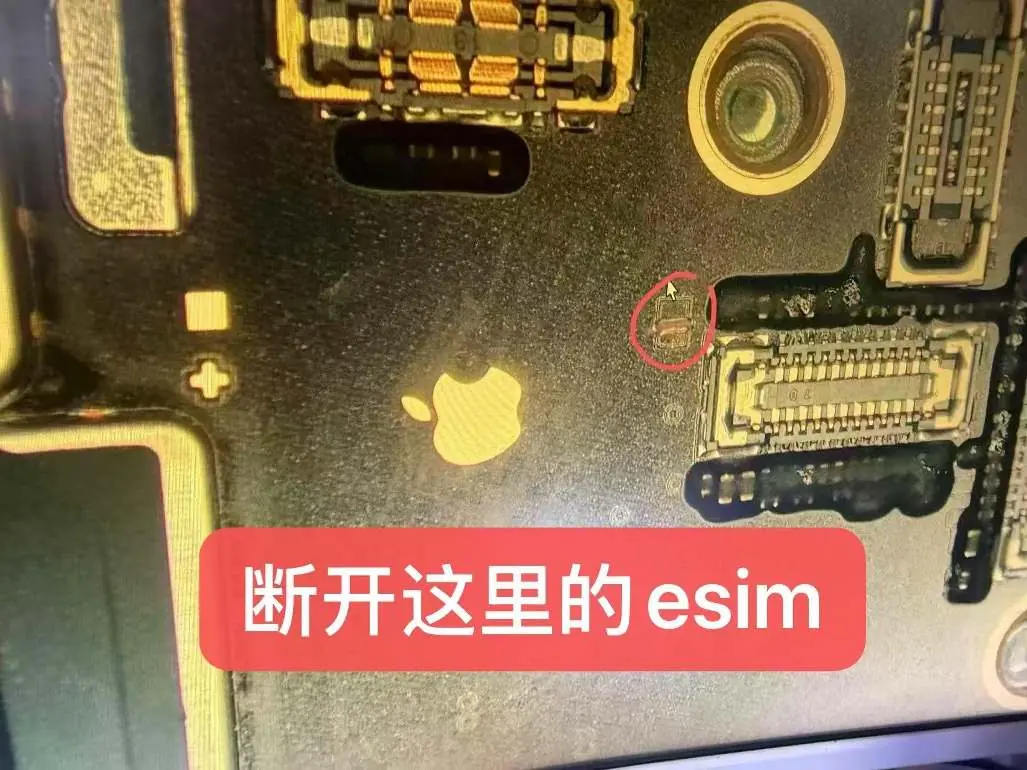

Öffnen Sie das Gerät vorsichtig und lokalisieren Sie die eSIM-Komponente auf der Hauptplatine. Trennen Sie die eSIM-Verbindung gemäß der Abbildung, um die elektronische SIM-Funktion zu deaktivieren.
Anpassung der Platine

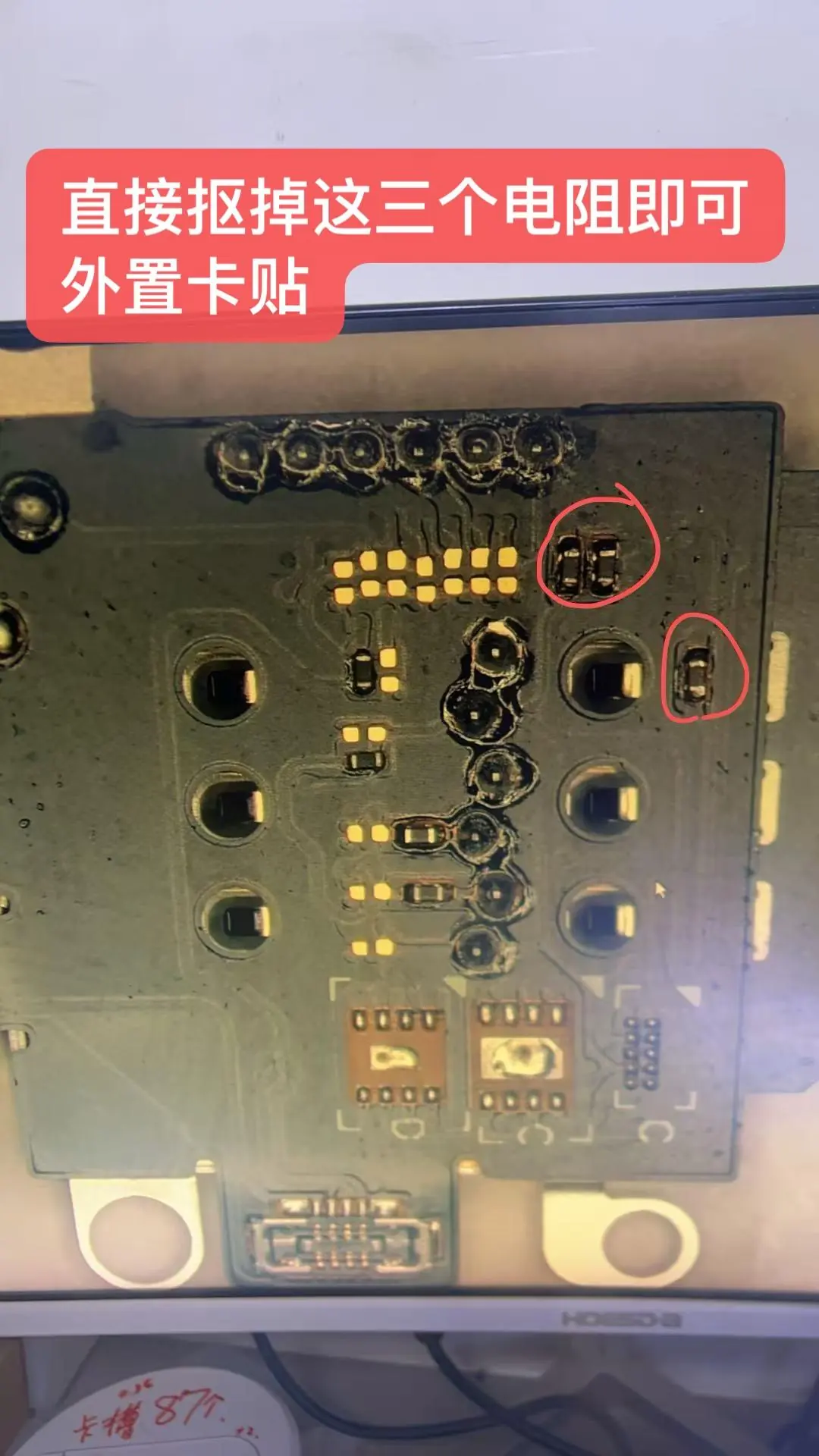

Entfernen Sie die drei markierten Widerstände auf der Platine, um den externen SIM-Karten-Slot zu aktivieren. Achten Sie darauf, keine umliegenden Bauteile zu beschädigen.
Einbau des Flexkabels

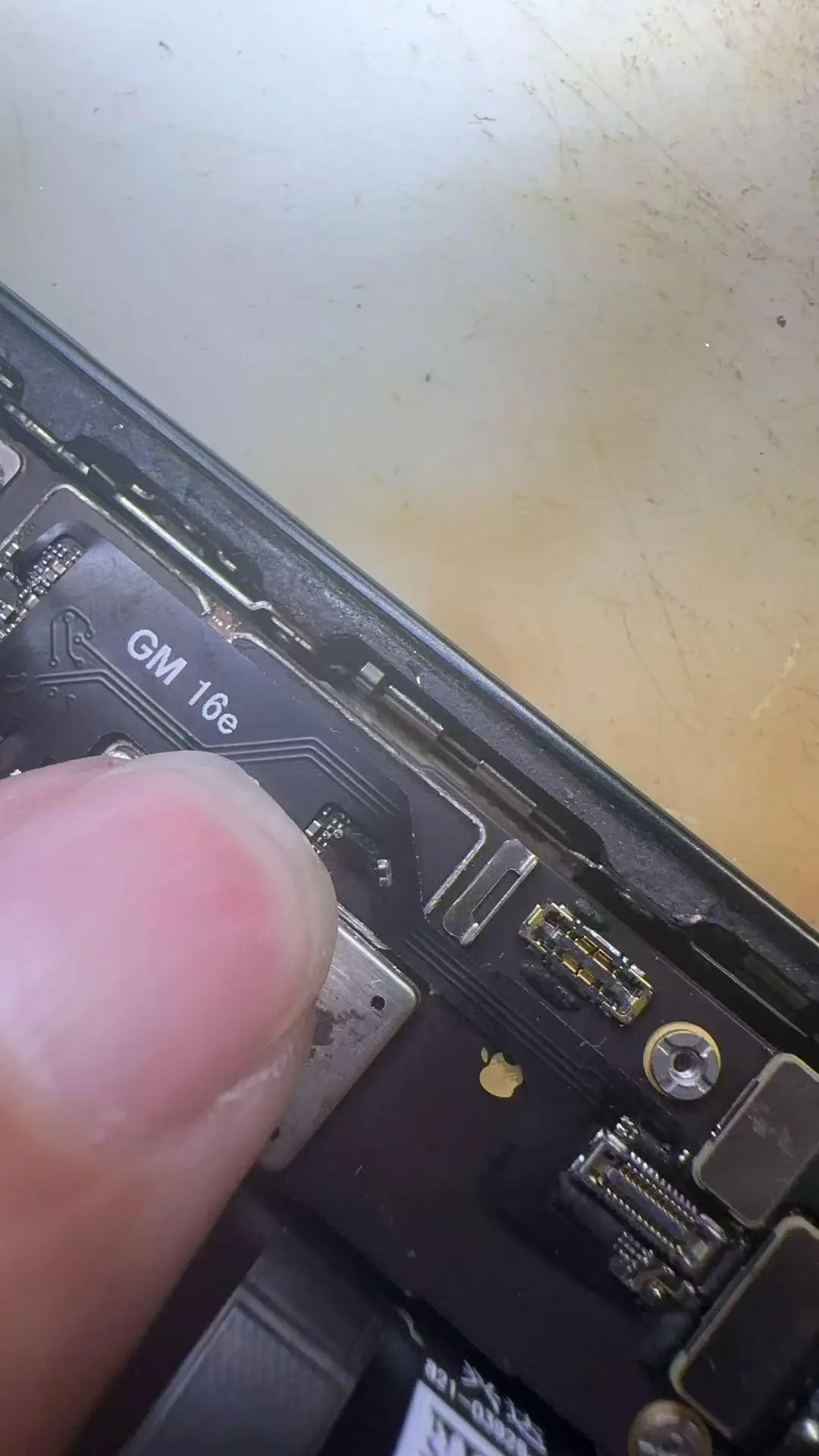

Installieren Sie das neue Flexkabel (GM 16e) und verbinden Sie den SIM-Karten-Slot mit der Hauptplatine. Stellen Sie sicher, dass alle Kontakte korrekt sitzen, bevor Sie das Gerät wieder verschließen.
Herstellerinformationen
Apple Inc.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die korrekte Verbindung des Flexkabels und stellen Sie sicher, dass die drei Widerstände vollständig von der Platine entfernt wurden.
Vor der Verwendung
- Stellen Sie sicher, dass Sie das korrekte Ersatzteil (GM 16e Flexkabel) besitzen.
- Verfügen Sie über das notwendige Werkzeug zum Öffnen des iPhones.
- Sichern Sie alle Daten vor dem Eingriff.
- Arbeiten Sie in einer sauberen, antistatischen Umgebung.
