Bedienungsanleitung für AMP MASS 1000 12D2 V2 Subwoofer

Erfahren Sie, wie Sie den AMP MASS 1000 12D2 V2 Subwoofer korrekt anschließen, einbauen und einstellen. Diese Anleitung enthält technische Daten, Verkabelungsdiagramme, Gehäuseempfehlungen und wichtige Hinweise zur Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Verkabelungsschemata für Einzel- und Mehrfach-Subwoofer-Konfigurationen Seite 3 Diagramm und Spezifikationen für das empfohlene Bassreflexgehäuse Seite 3

Wichtige Informationen aus der Anleitung

Diese Anleitung unterstützt Sie bei der korrekten Installation und Inbetriebnahme Ihres AMP MASS 1000 12D2 V2 Subwoofers. Um eine lange Lebensdauer und optimale Klangqualität zu gewährleisten, beachten Sie bitte die folgenden Punkte:

  • Einspielzeit: Es wird dringend empfohlen, den Subwoofer zu Beginn für 50 Stunden bei mittlerer Leistung einzuspielen, damit sich die beweglichen Teile (Zentrierspinne und Sicke) anpassen können.
  • Verstärkerwahl: Wählen Sie einen Verstärker mit einer RMS-Leistung, die das 1,5- bis 2-fache der Nennleistung des Subwoofers beträgt. Dies verhindert Verzerrungen und Überhitzung.
  • Sicherheit: Betreiben Sie den Subwoofer niemals ohne Gehäuse. Stellen Sie sicher, dass alle Komponenten fest montiert sind, um Schäden bei Unfällen zu vermeiden.

Empfohlene Einstellungen

Um den Subwoofer optimal zu betreiben, sollten folgende Einstellungen am Verstärker vorgenommen werden:

  • Lautstärke (Head Unit): Sollte 80 % nicht überschreiten.
  • Gain (Verstärkerempfindlichkeit): Auf 50 % einstellen.
  • Subsonic-Filter: 5 Hz unterhalb der Port-Abstimmfrequenz einstellen (z. B. bei 35 Hz Port-Abstimmung auf 30 Hz einstellen).
  • LPF (Tiefpassfilter): 63–80 Hz.
  • Bassboost: 0.

Verkabelung

Der Subwoofer verfügt über zwei Schwingspulen. Je nach gewünschter Gesamtimpedanz können diese in Reihe oder parallel geschaltet werden:

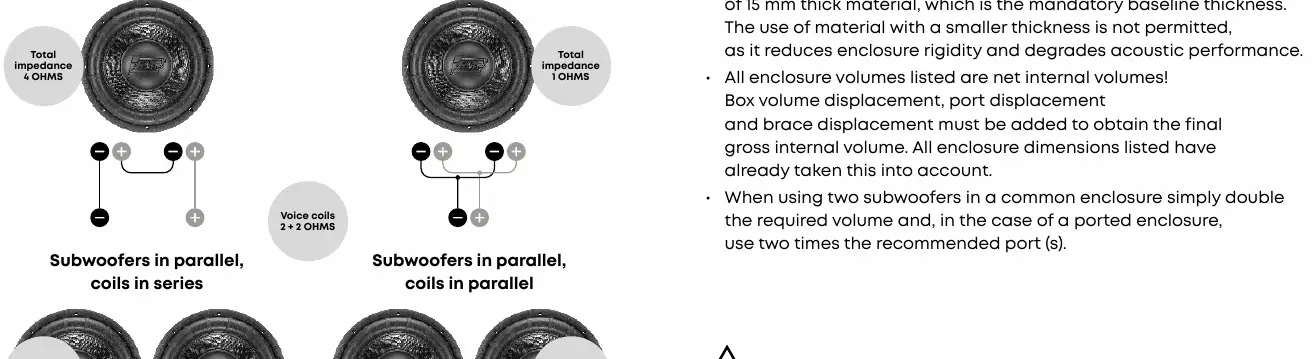

Verkabelungsschemata für Einzel- und Mehrfach-Subwoofer-Konfigurationen
Verkabelungsschemata für Einzel- und Mehrfach-Subwoofer-Konfigurationen
  • Reihenschaltung: Erhöht die Impedanz (z. B. 2+2 Ohm = 4 Ohm).
  • Parallelschaltung: Verringert die Impedanz (z. B. 2+2 Ohm = 1 Ohm).
  • Es ist möglich, mehrere Subwoofer zu kombinieren, um die Impedanz weiter anzupassen.

Gehäuseempfehlungen

Für eine optimale Leistung wird ein Bassreflexgehäuse (Ported Enclosure) empfohlen:

Diagramm und Spezifikationen für das empfohlene Bassreflexgehäuse
Diagramm und Spezifikationen für das empfohlene Bassreflexgehäuse
  • Empfohlenes Volumen: 57 Liter (netto).
  • Port-Abmessungen: 63 x 292 x 660 mm.
  • Abstimmfrequenz (Fb): 35 Hz.
  • Wichtiger Hinweis: Die angegebenen Gehäusevolumina sind Netto-Innenvolumina. Das Volumen des Ports und der Verstrebungen muss bei der Konstruktion zusätzlich berücksichtigt werden. Verwenden Sie Material mit einer Stärke von mindestens 15 mm.

Technische Daten

  • Durchmesser: 12 Zoll (300 mm)
  • Impedanz: 2 + 2 Ohm
  • Nennleistung: 1000 W
  • Frequenzgang: 31 Hz – 800 Hz
  • Empfindlichkeit: 86,6 dB
  • Schwingspule: 3 Zoll (75 mm) BASV dual

Praktische Hilfe

Typische Probleme

Überhitzung oder Schwingspulenschaden

Vermeiden Sie Clipping durch falsche Verstärkerwahl. Nutzen Sie einen Verstärker mit 1,5-2-facher RMS-Leistung für sauberes Signal.

Verzerrter Klang

Reduzieren Sie den Gain-Regler am Verstärker auf 50 % und stellen Sie sicher, dass die Lautstärke der Head Unit 80 % nicht überschreitet.

Vor der Verwendung

  • Einspielzeit von 50 Stunden bei mittlerer Leistung einhalten.
  • Verstärkerleistung auf 1,5-2x RMS des Subwoofers abstimmen.
  • Subwoofer sicher und fest im Gehäuse montieren.
  • Impedanz der Verkabelung (Reihe/Parallel) prüfen.
  • Subsonic-Filter korrekt auf 5 Hz unter Port-Frequenz einstellen.

Technische Daten in der Praxis

Impedanz (2+2 Ohm)
Der Subwoofer hat zwei separate Schwingspulen, die je nach Verkabelung auf 1 Ohm oder 4 Ohm Gesamtimpedanz geschaltet werden können.
Nennleistung (1000 W)
Die dauerhafte Belastbarkeit des Subwoofers im Betrieb.
Frequenzgang (31 Hz – 800 Hz)
Der Bereich, in dem der Subwoofer Töne wiedergibt; ideal für tiefe Bassfrequenzen.

Abbildungen und Diagramme

  • Die Verkabelungsdiagramme zeigen, wie die zwei Schwingspulen für 1 Ohm oder 4 Ohm Gesamtimpedanz verdrahtet werden.
  • Das Gehäusediagramm zeigt die notwendigen Innenmaße für das empfohlene 57-Liter-Bassreflexgehäuse.

Modellkompatibilität

  • Erfordert ein Gehäuse mit mindestens 15 mm Wandstärke.
  • Nicht für den Betrieb ohne Gehäuse geeignet.
