Bedienungsanleitung für den Speiseresteentsorger American Standard 10-US-AS-3
Erfahren Sie, wie Sie den American Standard 10-US-AS-3 Speiseresteentsorger sicher installieren, anschließen und betreiben. Diese Anleitung enthält detaillierte Schritte zur Montage, Elektroinstallation, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der American Standard Speiseresteentsorger ist ausschließlich für den Betrieb mit 110-120 Volt und 60 Hz ausgelegt. Vor der Installation müssen die Sicherheitshinweise gelesen werden, um das Risiko von Stromschlägen oder Verletzungen zu minimieren. Bewahren Sie den Kaufbeleg für Garantieansprüche auf.
Installation der Montagevorrichtung

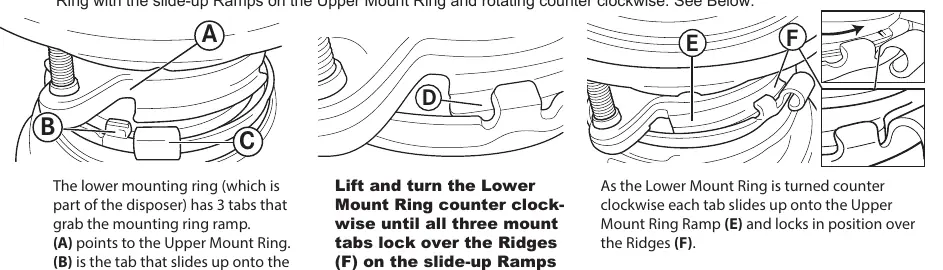

Die Installation erfordert Sorgfalt bei der Reihenfolge der Montageteile. Stellen Sie sicher, dass die Spüle sauber und trocken ist. Verwenden Sie Sanitärkitt, um den Spülbeckenflansch abzudichten. Achten Sie darauf, den Flansch nach dem Einsetzen nicht mehr zu bewegen, um die Dichtung nicht zu beschädigen. Die Montagebaugruppe besteht aus Stützflansch, oberem Montagering, Haltering, Dämpfungsring und unterem Montagering.
Anschluss an Spülmaschine und Abfluss
Wenn Sie eine Spülmaschine anschließen, muss der Verschlussstopfen (Knockout-Plug) im Einlass entfernt werden. Verwenden Sie dazu ein stumpfes Werkzeug wie einen Holzstab. Schließen Sie den Abflussbogen an den Entsorger an und stellen Sie sicher, dass alle Verbindungen fest sitzen und gemäß den örtlichen Sanitärvorschriften installiert sind. Prüfen Sie nach der Installation auf Lecks.
Elektrischer Anschluss
Das Gerät muss geerdet sein. Es gibt zwei Installationsmöglichkeiten: mit dem mitgelieferten geerdeten Netzkabel oder als Festanschluss. Bei einem Festanschluss muss die Verkabelung gemäß den örtlichen Elektrovorschriften erfolgen. Stellen Sie sicher, dass der Stromkreis durch einen Schalter gesteuert wird.
Betriebsanleitung
Schalten Sie vor dem Betrieb kaltes Wasser ein. Geben Sie die Speisereste in den Entsorger. Lassen Sie das Wasser und den Entsorger nach dem Zerkleinerungsvorgang noch etwa 15 Sekunden laufen, um die Leitungen zu spülen. Verwenden Sie kein heißes Wasser während des Betriebs, da dies Fette verflüssigen kann, die später in den Rohren erstarren.
Reinigung und Wartung
Der Entsorger ist wartungsfrei und selbstschmierend. Verwenden Sie niemals chemische Abflussreiniger, da diese die Metallteile korrodieren können. Mineralablagerungen auf dem Drehteller sind normal und kein Grund zur Sorge.
Fehlerbehebung
Bei lauten Geräuschen prüfen Sie auf Fremdkörper wie Löffel oder Flaschenverschlüsse. Wenn das Gerät nicht startet, prüfen Sie den Reset-Knopf an der Vorderseite des Geräts. Wenn der Drehteller blockiert ist, können Sie ihn vorsichtig mit einem Holzstiel manuell drehen, um Blockaden zu lösen.
Praktische Hilfe
Typische Probleme
Prüfen Sie den Reset-Knopf an der Vorderseite des Geräts und drücken Sie ihn, bis er einrastet. Prüfen Sie auch die Stromversorgung und Sicherungen.
Schalten Sie das Gerät aus und entfernen Sie Fremdkörper wie Löffel oder Flaschenverschlüsse mit einer Zange.
Prüfen Sie den Sitz des Spülbeckenflansches, die Dichtung und ob der Stützring fest angezogen ist.
Schalten Sie das Gerät aus und versuchen Sie, den Drehteller mit einem Holzstiel manuell zu drehen, um Fremdkörper zu lösen.
Vor der Verwendung
- Stromversorgung ausschalten
- Spülbeckenflansch mit Sanitärkitt abdichten
- Alle Sanitärverbindungen auf Dichtheit prüfen
- Reset-Knopf auf Auslösung prüfen
- Kaltwasserzufuhr sicherstellen
Technische Daten in der Praxis
- 110-120V, 60Hz
- Erforderliche elektrische Spezifikationen für den Betrieb.
Abbildungen und Diagramme

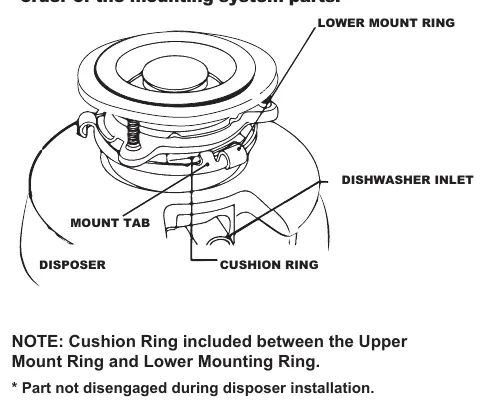

- Montage der Halterung: Zeigt die Reihenfolge der Ringe und Dichtungen.
- Anschluss des Abflussbogens: Zeigt die Verbindung zum Entsorger.

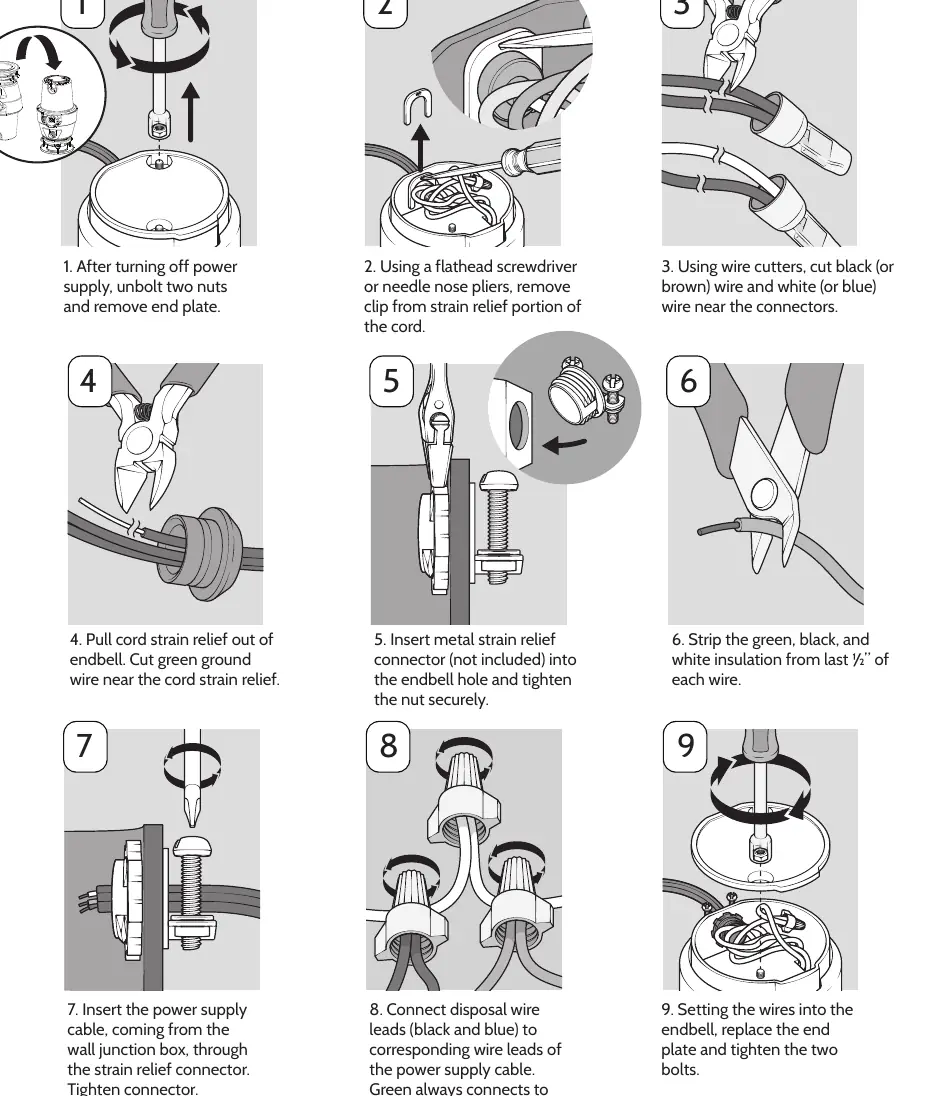

- Verkabelung: Zeigt den Anschluss der Stromkabel bei Festinstallation.
Modellkompatibilität
- Nicht für den Betrieb mit anderen Spannungen als 110-120V geeignet.
- Nicht für die Entsorgung von Glas, Metall, Kunststoff oder großen Knochen geeignet.
