Installationsanleitung für American Lighting Association 71265-66 Harbor View...
Erfahren Sie, wie Sie die American Lighting Association 71265-66 Harbor View Außenwandleuchte sicher installieren, verkabeln und warten. Diese Anleitung enthält Schritte zur Montage, zum Glaswechsel und zur Abdichtung gegen Feuchtigkeit.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der American Lighting Association 71265-66 Harbor View Außenwandleuchte. Das Gerät ist für den Einsatz an feuchten Standorten (ETL-gelistet) zugelassen. Vor Beginn der Arbeiten muss zwingend die Stromzufuhr am Sicherungskasten unterbrochen werden. Bei Unsicherheiten bezüglich der elektrischen Leitungen sollte ein qualifizierter Elektriker hinzugezogen werden.
Vorbereitung und Montage
Stellen Sie sicher, dass der Strom abgeschaltet ist, bevor Sie die alte Leuchte entfernen. Packen Sie alle Teile vorsichtig aus und prüfen Sie die Vollständigkeit. Die Montageplatte (B) wird mit den Schrauben (F) an der Anschlussdose (A) befestigt, wobei die mit GND markierte Seite nach außen zeigen muss.
Elektrischer Anschluss
Verbinden Sie die Drähte gemäß den Anweisungen in Abbildung 2:
- Schwarze Leuchtendrähte mit den stromführenden Hausdrähten verbinden.
- Weiße Leuchtendrähte mit den neutralen Hausdrähten verbinden.
- Erdungsdrähte (grün oder blankes Kupfer) mit dem Erdungsanschluss der Montageplatte oder der Anschlussdose verbinden.
Verwenden Sie die mitgelieferten Steckverbinder (E) und verstauen Sie die Kabel nach dem Anschluss sorgfältig in der Anschlussdose.
Abschluss der Installation
Setzen Sie die Rückplatte (G) auf die Montageplatte (B) und sichern Sie diese mit den zwei Schrauben (C). Um das Eindringen von Feuchtigkeit zu verhindern, muss die Rückplatte an der Wand mit klarem Silikon abgedichtet werden. Lassen Sie dabei am unteren Rand eine Lücke, damit eventuelle Feuchtigkeit entweichen kann.
Wartung und Leuchtmittel
Zum Austausch des Glases (J) müssen die Dichtungen (M) entfernt und die Schrauben (L) gelöst werden, um die Abdeckung (K) abzunehmen. Setzen Sie das neue Glas ein und befestigen Sie die Abdeckung wieder. Verwenden Sie ein Leuchtmittel mit E27-Sockel (Medium Base) mit maximal 60 Watt (oder LED/CFL-Äquivalent).
Praktische Hilfe
Typische Probleme
Dichten Sie die Rückplatte mit Silikon ab, lassen Sie jedoch am unteren Rand eine Öffnung für den Feuchtigkeitsabfluss.
Stellen Sie sicher, dass die Montageplatte korrekt mit der GND-Markierung nach außen montiert wurde.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alle Teile auf Vollständigkeit prüfen
- Geeignetes Leuchtmittel (max. 60W) bereithalten
- Silikon für die Abdichtung zur Wand bereitstellen
Technische Daten in der Praxis
- ETL-gelistet
- Zertifizierung für den sicheren Betrieb an feuchten Standorten.
Abbildungen und Diagramme

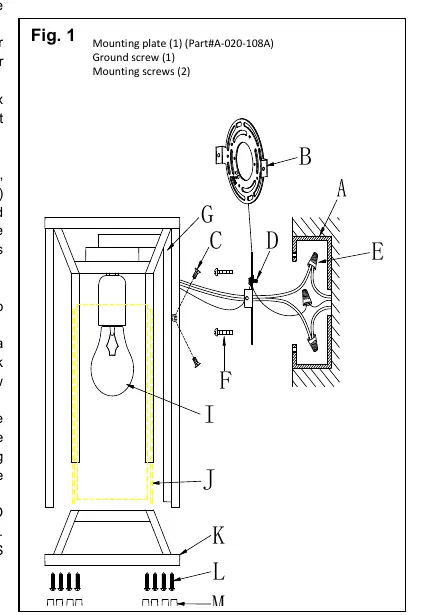

- Fig. 1 zeigt die Montage der Platte und die Position der Schrauben.
- Fig. 2 illustriert das korrekte Verbinden der elektrischen Leitungen.
- Fig. 3 zeigt die korrekte Anwendung der Silikonabdichtung an der Rückplatte.
Modellkompatibilität
- Nur für den Außenbereich an feuchten Standorten geeignet.
- Nicht für Leuchtmittel über 60 Watt geeignet.
