Bedienungsanleitung für Altec Lansing Model 1620A Acoustic Feedback Suppressor
Erfahren Sie, wie Sie den Altec Lansing Model 1620A Acoustic Feedback Suppressor installieren, anschließen und bedienen. Detaillierte Anleitung zur Einstellung der Empfindlichkeit, Rack-Montage und technischen Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Altec Lansing 1620A ist ein automatischer Feedback-Unterdrücker. Er erkennt Rückkopplungen und senkt automatisch den Systempegel ab, um diese zu stoppen. S. 1, 2
Wichtigste Schritte
- Empfindlichkeit einstellen S. 2
- System zurücksetzen S. 2
Probleme und Lösungen
Feedback wird nicht unterdrückt
Erhöhen Sie die Empfindlichkeit (Sensitivity) durch Drehen des Reglers im Uhrzeigersinn, bis die grüne LED blinkt.
S. 2Wartung und Reset
- Manuelles Zurücksetzen über den Reset-Taster an der Frontplatte. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Frequenzgang | 20 Hz - 20 kHz | S. 4 | |
| Eingangsimpedanz | 15.000 Ohm | Symmetrisch | S. 4 |
Wo es im PDF steht
- Beschreibung und Funktionsweise S. 1
- Installation und Betrieb S. 2
- Technische Daten S. 4
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Altec Lansing Model 1620A ist ein akustischer Feedback-Unterdrücker, der dazu dient, Rückkopplungen in Beschallungsanlagen automatisch zu erkennen und zu unterdrücken. Das Gerät fungiert nicht als Limiter oder Kompressor zur Klangformung, sondern ausschließlich zur Feedback-Kontrolle. Eine korrekte Installation und Einstellung der Empfindlichkeit ist für den optimalen Betrieb entscheidend.
Produktbeschreibung
Das Gerät überwacht das Audiosignal auf Anzeichen von Rückkopplungen. Bei Erkennung wird der Systempegel automatisch abgesenkt, um das Feedback zu stoppen. Der 1620A ist für den Einbau in ein 19-Zoll-Rack konzipiert und benötigt 1,75 Zoll (ca. 4,45 cm) Platz in der Höhe.
Installation und Montage
- Rack-Montage: Das Gerät kann in einem Standard-19-Zoll-Rack montiert werden. Verwenden Sie die vier Befestigungsschrauben.
- Belüftung: Sorgen Sie für eine ausreichende Belüftung, um Überhitzung zu vermeiden. Die maximale Umgebungstemperatur darf 55°C (131°F) nicht überschreiten.
- Stromversorgung: Das Gerät ist für den Betrieb mit 100V, 120V, 200V, 220V oder 240V (50/60 Hz) ausgelegt.
Anschlüsse
Das Gerät verfügt über symmetrische Ein- und Ausgänge.
- Eingänge: Verbinden Sie den Mixer oder Vorverstärker mit dem symmetrischen Eingang (XLR oder Klemmleisten).
- Ausgänge: Verbinden Sie den symmetrischen Ausgang mit dem Leistungsverstärker oder dem nächsten Gerät in der Signalkette.
- Erdung: Ein Gehäuse-Erdungsanschluss ist vorhanden und sollte nur bei Bedarf zur Korrektur von Erdungsproblemen verwendet werden.
Betrieb und Einstellungen
- Empfindlichkeit (Sensitivity): Die Empfindlichkeit ist über einen versenkten Regler einstellbar. Drehen Sie den Regler im Uhrzeigersinn, bis die grüne LED-Anzeige zu blinken beginnt.
- Reset: Nach einer automatischen Absenkung kann das System über den Reset-Taster an der Frontplatte oder über einen externen Fern-Reset-Schalter zurückgesetzt werden.
- Bypass: Der Netzschalter kann verwendet werden, um den 1620A zu deaktivieren, während das System weiterhin betrieben wird.
Technische Daten
Das Gerät bietet einen Frequenzgang von 20 Hz bis 20 kHz (±0,5 dB) und einen maximalen Ausgangspegel von +18 dBm. Die Eingangsimpedanz beträgt 15.000 Ohm (symmetrisch), die Lastimpedanz 600 Ohm.
Herstellerinformationen
Altec Lansing
Praktische Hilfe
Typische Probleme
Feedback tritt weiterhin auf
Überprüfen Sie die Empfindlichkeitseinstellung. Drehen Sie den Regler im Uhrzeigersinn, bis die grüne LED blinkt, um die korrekte Arbeitsweise sicherzustellen.
LED-Anzeige blinkt nicht
Stellen Sie sicher, dass das Eingangssignal ausreichend ist und der Mixer/Vorverstärker korrekt eingepegelt wurde.
Vor der Verwendung
- Stellen Sie sicher, dass 1,75 Zoll Rack-Platz verfügbar ist.
- Prüfen Sie die Belüftungssituation (max. 55°C).
- Verwenden Sie symmetrische Kabel für Ein- und Ausgänge.
- Stellen Sie sicher, dass die Netzspannung korrekt konfiguriert ist.
Technische Daten in der Praxis
- Frequenzgang
- 20 Hz bis 20 kHz (±0,5 dB) für eine neutrale Klangwiedergabe.
- Eingangsimpedanz
- 15.000 Ohm, symmetrisch, für Kompatibilität mit professionellen Audiogeräten.
- Maximaler Ausgangspegel
- +18 dBm vor dem Clipping.
Abbildungen und Diagramme
- Abbildung 1 zeigt den Signalfluss im System.

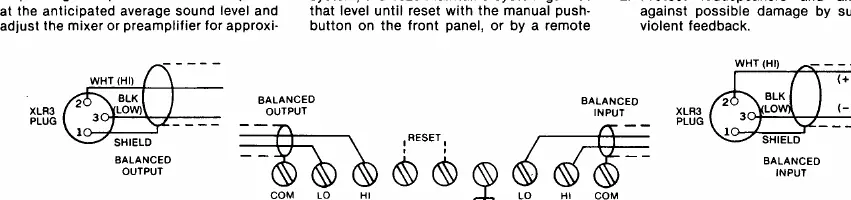

- Abbildung 2 zeigt die detaillierte Belegung der XLR-Anschlüsse und Klemmleisten (Pin 2 High, Pin 3 Low, Pin 1 Shield).
Modellkompatibilität
- Nicht als Limiter oder Kompressor zur Klangformung verwenden.
- Geeignet für 19-Zoll-Rack-Systeme.
