Bedienungsanleitung für Alpha Antenna VHF UHF HF EmComm Loop 100W

Schnelle Anleitung zur Montage, Abstimmung und Nutzung der Alpha Antenna VHF UHF HF EmComm Loop 100W. Erfahren Sie, wie Sie die Antenne aufbauen, abstimmen und die technischen Spezifikationen optimal nutzen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Die Alpha Antenna VHF UHF HF EmComm Loop ist eine tragbare Antenne für den Einsatz bei POTA, SOTA, zu Hause oder unterwegs. Vor der Inbetriebnahme ist es wichtig, die Sendeleistung auf das Minimum zu reduzieren, während die Antenne abgestimmt wird. Stellen Sie zudem sicher, dass die Mikrofonverstärkung (Mic Gain) korrekt eingestellt ist, bevor Sie SSB-, AM- oder FM-Modi verwenden.

Montage der Antenne

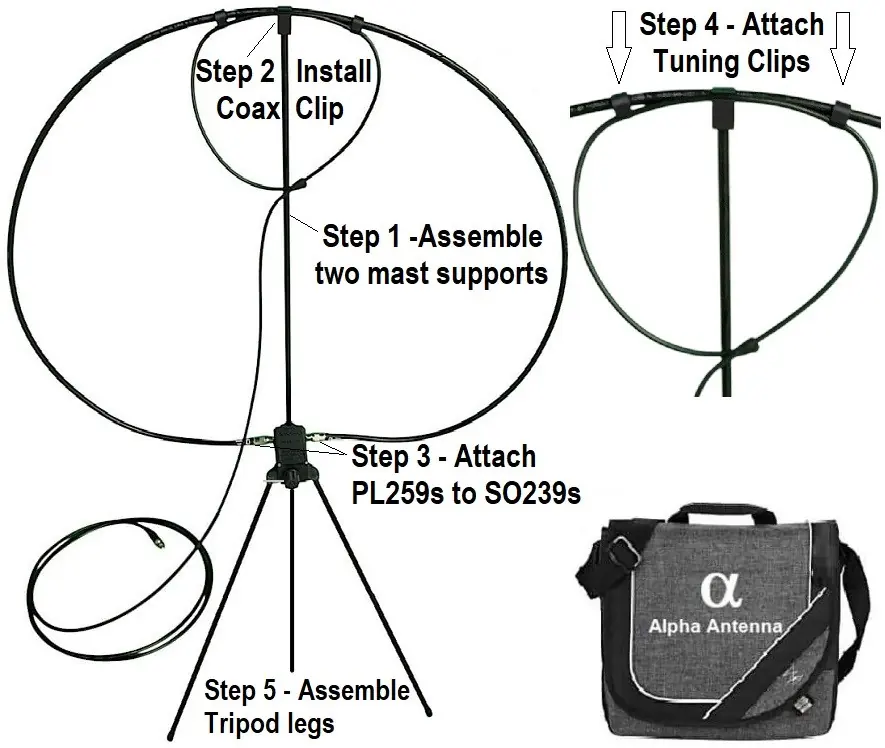

Montageschritte der Alpha Antenna EmComm Loop
Montageschritte der Alpha Antenna EmComm Loop
  1. Montieren Sie die beiden Maststützen und setzen Sie den zentralen Mast in das obere Loch der Abstimmbox (Tuning Box) ein.
  2. Platzieren Sie den oberen zentralen Koaxial-Clip an der Spitze des Mastes.
  3. Schrauben Sie die PL259-Stecker der großen äußeren Schleife auf die SO239-Anschlüsse der Abstimmbox.
  4. Stellen Sie sicher, dass die beiden Abstimm-Clips (Tuning Clips) an den inneren/äußeren Schleifen installiert sind.
  5. Montieren Sie die Antenne auf einem Stativ mit 1/4-20-Gewinde oder verwenden Sie die mitgelieferten Stativbeine, indem Sie diese in die unteren Löcher der Abstimmbox einsetzen.

Abstimmung (Tuning)

HF-Betrieb: Drehen Sie zuerst den Abstimmknopf und justieren Sie dann die zwei Abstimm-Clips (ein- oder auswärts) an der Oberseite der Schleife, um das niedrigste SWR zu erreichen. Wiederholen Sie diesen Vorgang bei Bedarf. Ein Abstimmstab ist im Lieferumfang enthalten und kann im Gehäuse aufbewahrt oder in das Loch am Knopf eingesetzt werden, um die Abstimmung zu erleichtern.

VHF/UHF-Betrieb: Justieren Sie die zwei Abstimm-Clips (ein- oder auswärts) für das niedrigste SWR.

Technische Daten

  • Maximale Leistung: 100W PEP SSB, 50W CW, 25W Digital
  • Frequenzbereich: 7MHz bis 21.450MHz sowie 2 Meter und 440MHz
  • Impedanz: 50 Ohm
  • Richtcharakteristik: Semi-direktional
  • Schutzklasse: IP-53
  • Gewicht: 0,68 kg

Praktische Hilfe

Typische Probleme

Hohes SWR (Stehwellenverhältnis)

Reduzieren Sie die Sendeleistung während des Abstimmvorgangs. Justieren Sie den Abstimmknopf und die Abstimm-Clips an der Oberseite der Schleife erneut.

Schwierigkeiten bei der Abstimmung

Verwenden Sie den mitgelieferten Abstimmstab, indem Sie ihn in das Loch am Abstimmknopf einsetzen, um die Hebelwirkung und Präzision zu erhöhen.

Vor der Verwendung

  • Maststützen montieren und in die Abstimmbox einsetzen
  • Oberen Koaxial-Clip am Mast befestigen
  • PL259-Stecker fest mit den SO239-Anschlüssen verbinden
  • Abstimm-Clips an den Schleifen anbringen
  • Stativbeine montieren oder auf ein 1/4-20-Stativ aufschrauben
  • Sendeleistung für den Abstimmvorgang minimieren

Technische Daten in der Praxis

100W PEP SSB
Maximale Sendeleistung im Einseitenband-Modus (Peak Envelope Power).

Abbildungen und Diagramme

  • Die Abbildung zeigt die 5 Montageschritte: Mastaufbau, Koaxial-Clip-Positionierung, Anschluss der PL259-Stecker, Anbringung der Tuning-Clips und Stativmontage.
  • Ein separates Detailbild zeigt die korrekte Positionierung der Tuning-Clips an der oberen Schleife.

Modellkompatibilität

  • Geeignet für POTA, SOTA, Heim- und Portabelbetrieb.
  • Stativmontage erfordert 1/4-20-Gewinde.
