Datenblatt für ALFA 1100SK2, K1100SK2, KP1100SK2 Sample-and-Hold-IC

Technisches Datenblatt für die ALFA 1100SK2, K1100SK2 und KP1100SK2 Sample-and-Hold-ICs. Enthält detaillierte elektrische Parameter, Pinbelegungen, Funktionsdiagramme und Gehäuseabmessungen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Funktionsschaltbild des ICs Seite 3 Mechanische Zeichnungen der Gehäusetypen Seite 4

Wichtige Informationen aus dem Datenblatt

Dieses Dokument enthält die technischen Spezifikationen für die integrierten Schaltkreise (ICs) der Serie 1100SK2, K1100SK2 und KP1100SK2. Diese Bauteile fungieren als Sample-and-Hold-Schaltungen, die auf Befehl den momentanen Wert eines Eingangssignals erfassen und diesen für eine bestimmte Zeit am Ausgang mit hoher Genauigkeit halten.

Funktionsweise

Die Schaltung verwendet einen externen Speicherkondensator. Wenn sich der Schalter im geschlossenen Zustand befindet, wird das Ausgangssignal durch die Rückkopplung des Operationsverstärkers (OY1) bestimmt. Beim Öffnen des Schalters durch ein Steuersignal bleibt die Ausgangsspannung unverändert. Die interne Schaltung umfasst Operationsverstärker und Schutzdioden, um Sättigungseffekte zu verhindern und die Einschwingzeit zu optimieren.

Funktionsschaltbild des ICs
Funktionsschaltbild des ICs

Pinbelegung

Die ICs sind in verschiedenen Gehäusetypen (3101.8-1 und 2101.8-1) erhältlich. Die Pinbelegung ist wie folgt:

  • Pin 1: Positive Versorgungsspannung
  • Pin 2: Abgleich (Balance)
  • Pin 3: Analoger Signaleingang
  • Pin 4: Negative Versorgungsspannung
  • Pin 5: Analoger Signalausgang
  • Pin 6: Anschluss für Speicherkondensator
  • Pin 7: Eingang zur Einstellung der Schaltschwelle des Steuersignals
  • Pin 8: Logischer Steuereingang

Elektrische Parameter

Die Bauteile sind in zwei Typen (A und B) klassifiziert, basierend auf der Versorgungsspannung:

  • Typ A: ±12 V
  • Typ B: ±15 V

Wichtige Betriebsparameter umfassen eine Abtastzeit von 7 µs (bei 1000 pF) und eine Aperturverzögerung von maximal 180 ns bis 250 ns. Die Eingangsspannung liegt im Bereich von ±5 V.

Betriebsgrenzen

Um dauerhafte Schäden an den Mikrochips zu vermeiden, dürfen die in der Tabelle "Предельно-допустимые параметры эксплуатации" (Absolute Grenzwerte) aufgeführten Spannungen und Ströme nicht überschritten werden. Achten Sie insbesondere auf die Einhaltung der Versorgungsspannungsbereiche und die maximal zulässigen Lastwiderstände.

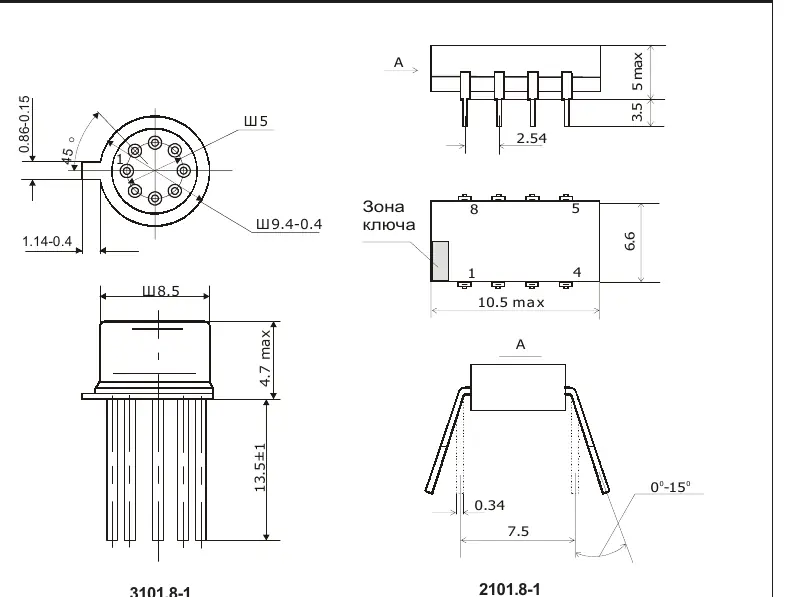

Gehäuseabmessungen

Das Dokument enthält detaillierte mechanische Zeichnungen für die Gehäusetypen 3101.8-1 und 2101.8-1, einschließlich aller relevanten Abstände, Pin-Durchmesser und Gehäusehöhen, um die Integration auf Leiterplatten zu ermöglichen.

Mechanische Zeichnungen der Gehäusetypen
Mechanische Zeichnungen der Gehäusetypen

Praktische Hilfe

Typische Probleme

Instabiles Ausgangssignal

Überprüfen Sie den externen Speicherkondensator (C_XP) und stellen Sie sicher, dass die Versorgungsspannung innerhalb der spezifizierten Toleranzen liegt.

Überschreitung der Grenzwerte

Spannungen außerhalb der im Abschnitt 'Предельный режим' angegebenen Werte können den Chip dauerhaft beschädigen. Prüfen Sie die Spannungsversorgung vor Inbetriebnahme.

Vor der Verwendung

  • Identifizieren Sie den Typ (A oder B) anhand der benötigten Versorgungsspannung (±12V oder ±15V).
  • Stellen Sie sicher, dass ein geeigneter Speicherkondensator (C_XP) angeschlossen ist.
  • Überprüfen Sie die Kompatibilität des Steuersignals mit TTL/CMOS-Logik.
  • Verifizieren Sie die Pinbelegung gemäß dem gewählten Gehäusetyp (3101.8-1 oder 2101.8-1).

Technische Daten in der Praxis

Versorgungsspannung (U_P)
±12V für Typ A, ±15V für Typ B. Kritisch für den korrekten Betrieb.
Abtastzeit (t_B)
Die Zeit, die der IC benötigt, um den Eingangswert zu erfassen (7-10 µs).
Aperturverzögerung (t_A.ZD)
Die Verzögerung zwischen dem Steuersignal und der tatsächlichen Erfassung (max. 180-250 ns).

Abbildungen und Diagramme

  • Das Funktionsdiagramm zeigt die interne Struktur mit zwei Operationsverstärkern (OY1, OY2), dem Schalter (S) und dem externen Kondensator (C_XP).
  • Die Pinbelegungs-Tabelle ordnet die physischen Pins den elektrischen Funktionen zu.

Modellkompatibilität

  • Kompatibel mit TTL/CMOS-Logik am Steuereingang.
  • Erhältlich in zwei Gehäusevarianten: 3101.8-1 und 2101.8-1.
