Installationsanleitung für Akrapovič Auspuffanlage Honda CBR 1000RR-R

Wichtige Informationen aus der Anleitung

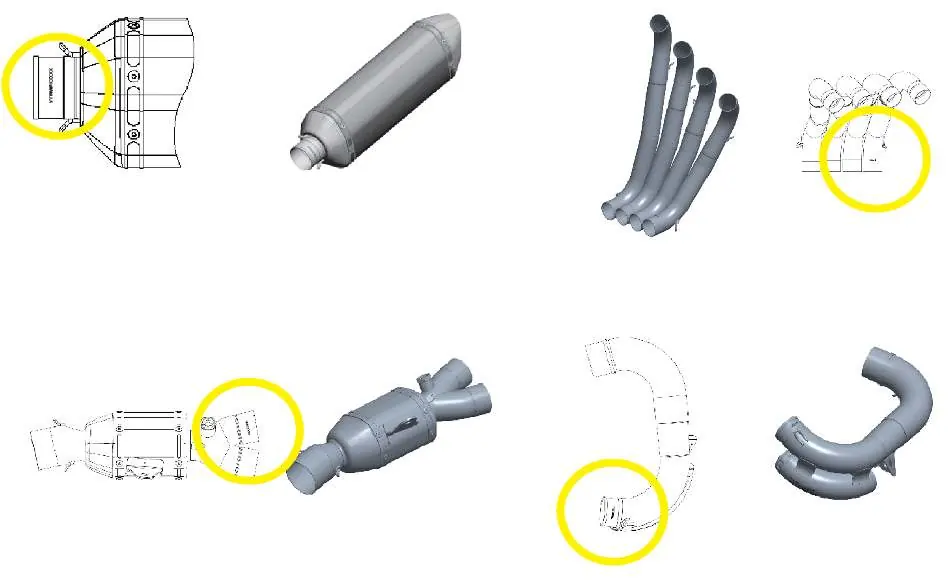

Diese Anleitung beschreibt die Installation der Akrapovič Track Day Link Pipe und des Sammlers für die Honda CBR 1000RR-R. Die Installation sollte nur von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie sicher, dass das Motorrad sicher positioniert ist und der Auspuff vollständig abgekühlt ist, bevor Sie mit den Arbeiten beginnen. Überprüfen Sie vorab die Vollständigkeit der Teile anhand der Stückliste auf der Akrapovič-Website.

Benötigte Werkzeuge

• Mechanikerhandschuhe
• T-Griff 3 mm Innensechskantschlüssel
• T-Griff Torx 40 Schlüssel
• Kombinationsschlüssel 13 mm
• Federspanner

Installation der Akrapovič Auspuffanlage

1. Stellen Sie das Motorrad auf einen Seitenständer oder idealerweise einen zentralen Montageständer.

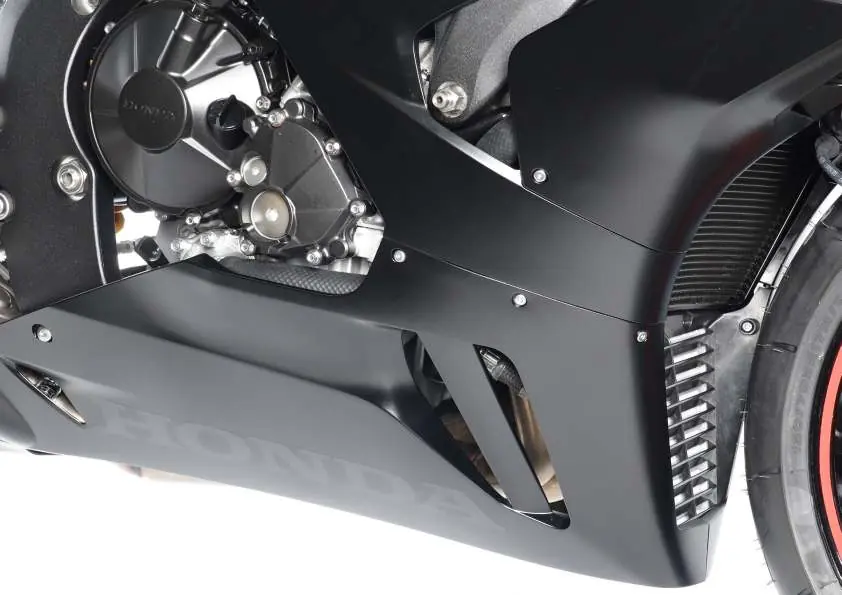

2. Entfernen Sie die unteren Verkleidungsteile, indem Sie die markierten Schrauben und Kunststoffbefestigungen auf beiden Seiten lösen.
3. Lösen Sie die markierte Schraube, hängen Sie die Federn aus und entfernen Sie den Schalldämpfer vorsichtig vom Motorrad.

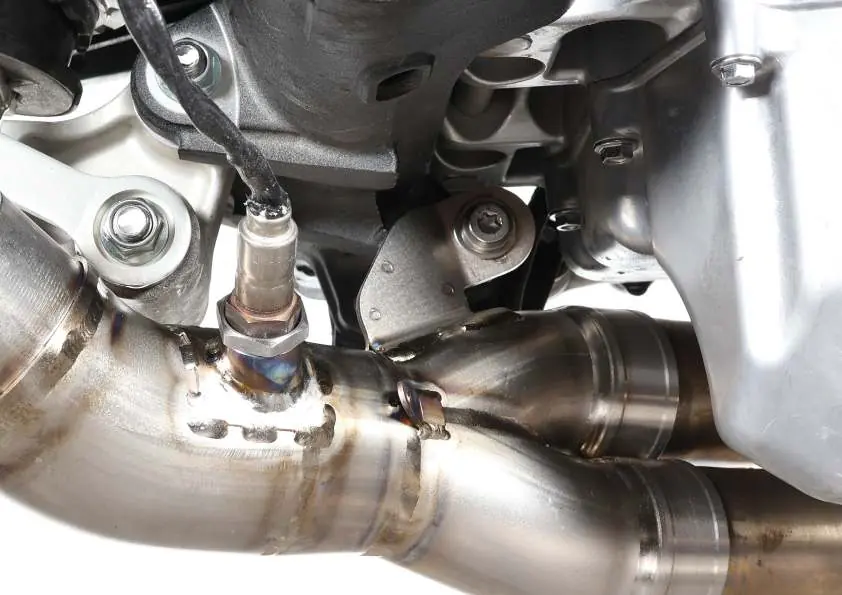

4. Schrauben Sie den Lambda-Sensor aus dem Verbindungsrohr (Link Pipe).
5. Lösen Sie die markierte Schraube, hängen Sie die Federn aus und entfernen Sie das Verbindungsrohr vom Motorrad.

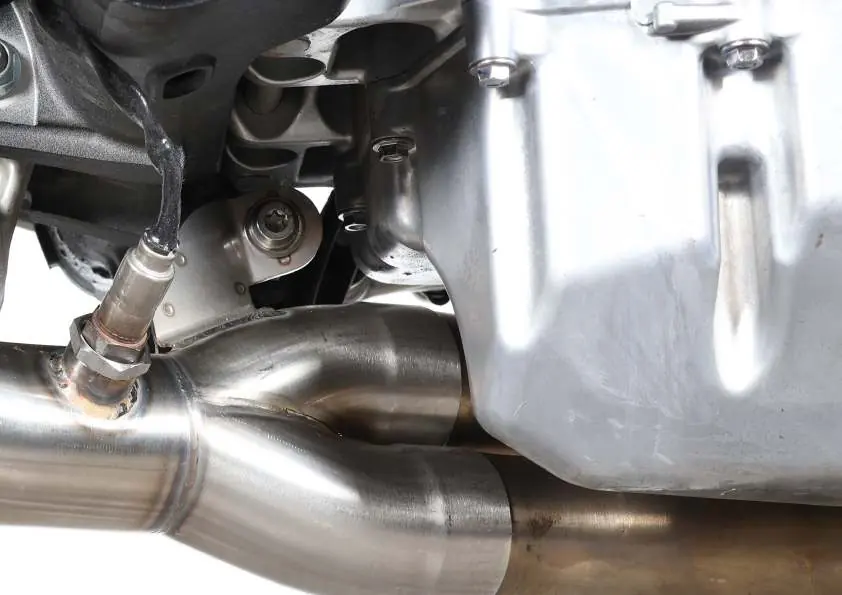

6. Schieben Sie die neue Track Day Link Pipe auf die Sammler, befestigen Sie die Federn und ziehen Sie die Halterung mit dem mitgelieferten Bolzen und der Unterlegscheibe aus dem EVO/RAC-Installationskit fest (22 Nm). Verwenden Sie bei Bedarf einen Gummihammer, um die Verbindungen passgenau zu setzen.
7. Installieren Sie den Lambda-Sensor in das neue Verbindungsrohr und ziehen Sie ihn mit dem vorgeschriebenen Drehmoment fest (34 Nm).

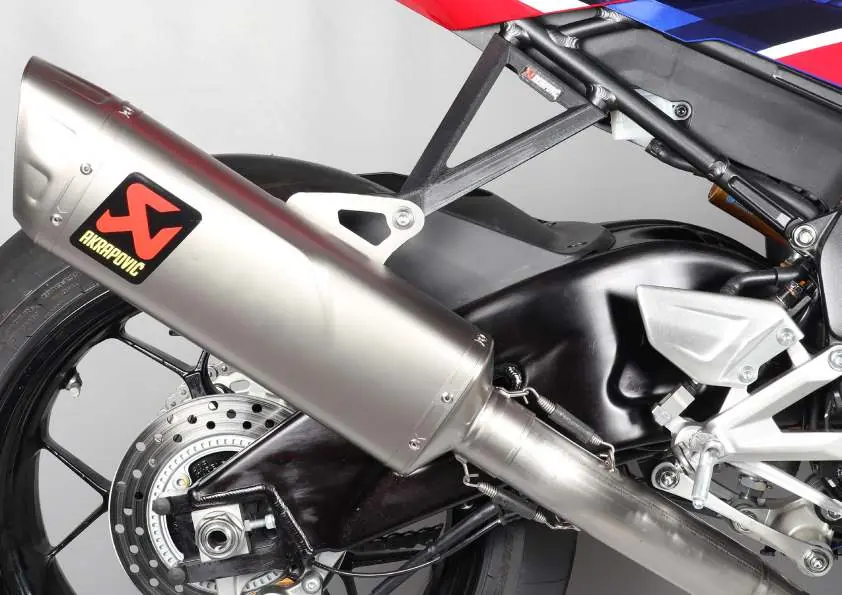

8. Positionieren Sie den Schalldämpfer korrekt, schieben Sie ihn auf den Auslass der Link Pipe, befestigen Sie die Federn und ziehen Sie ihn mit dem Bolzen, den Unterlegscheiben und der Mutter aus dem Installationskit fest (22 Nm).
9. Montieren Sie die Verkleidung wieder am Motorrad.

Wartung und Pflege

Reinigen Sie Fettflecken sofort nach der Installation von allen Oberflächen, um Einbrennen zu verhindern. Verwenden Sie keine aggressiven chemischen Reiniger.

• Titan-Außenhülle: Mit einem weichen Tuch und Mehrzweck-Sprühschmiermittel (z. B. WD-40) reinigen.
• Carbon-Außenhülle/Endkappe: Mit einem weichen, trockenen Tuch und Allzweck-Schaumreiniger reinigen.
• Edelstahlrohre: Mit einem weichen Tuch und Kontaktreiniger reinigen.
• Titanrohre: Mit einem weichen Tuch und Mehrzweck-Sprühschmiermittel reinigen.

Überprüfen Sie regelmäßig den festen Sitz aller Schrauben und Federn. Nach den ersten 30 Minuten Motorlaufzeit sollten die Schrauben des Carbon-Hitzeschilds nachgezogen werden. Weißer Rauch aus dem Schalldämpfer während der ersten 100 km ist normal.

Fehlerbehebung

Bei Abgaslecks an den Verbindungen zwischen Schalldämpfer und Rohr ist die Verbindung möglicherweise nicht vollständig geschlossen. Klopfen Sie die Verbindung vorsichtig in die richtige Position.
