Bedienungsanleitung für Aideepen 15W USB-Lötkolben
Erfahren Sie, wie Sie den kabellosen 15W USB-Lötkolben von Aideepen bedienen, die Temperatur einstellen, den Akku laden und Fehlercodes beheben.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Aideepen 15W USB-Lötkolben wird durch 3-sekündiges Drücken der Ein-/Aus-Taste bedient. Die Temperatur lässt sich über die Plus- und Minus-Tasten in 5°C-Schritten einstellen. S. 1, 10
Wichtigste Schritte
- Ein-/Ausschalten: 3 Sekunden lang die Power-Taste gedrückt halten. S. 1, 10
- Temperatur anpassen: Plus- oder Minus-Taste drücken (5°C Schritte). S. 1, 10
- Einheiten wechseln: Plus- und Minus-Taste gleichzeitig drücken. S. 1, 10
Probleme und Lösungen
Kurzschluss erkannt.
S. 9Akkustand unter 5%, Gerät schaltet ab.
S. 9Weitere 3 Antworten anzeigen Weniger anzeigen
Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| NO | Kurzschluss erkannt | Überprüfen Sie die Lötspitze | S. 9 |
| LO | Akkustand unter 5% | Gerät aufladen | S. 9 |
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 15W | Maximale Leistungsaufnahme | S. 1, 25 |
| Temperaturbereich | 180-450°C | Einstellbare Arbeitstemperatur | S. 1, 25 |
| Akkukapazität | 1100mAh | Kapazität des Polymer-Akkus | S. 1, 25 |
Wo es im PDF steht
- Produktbeschreibung und Parameter S. 1, 25
- Bedienungsanleitung S. 10, 24
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Leitfaden bietet eine Übersicht zur Bedienung des Aideepen 15W USB-Lötkolbens. Das Gerät ist ein kabelloser, tragbarer Lötkolben mit integriertem 1100mAh-Akku, der über eine USB-C-Schnittstelle geladen wird. Er eignet sich für verschiedene Anwendungen wie Leiterplattenreparaturen, Löten von elektronischen Bauteilen und Drahtschweißen.

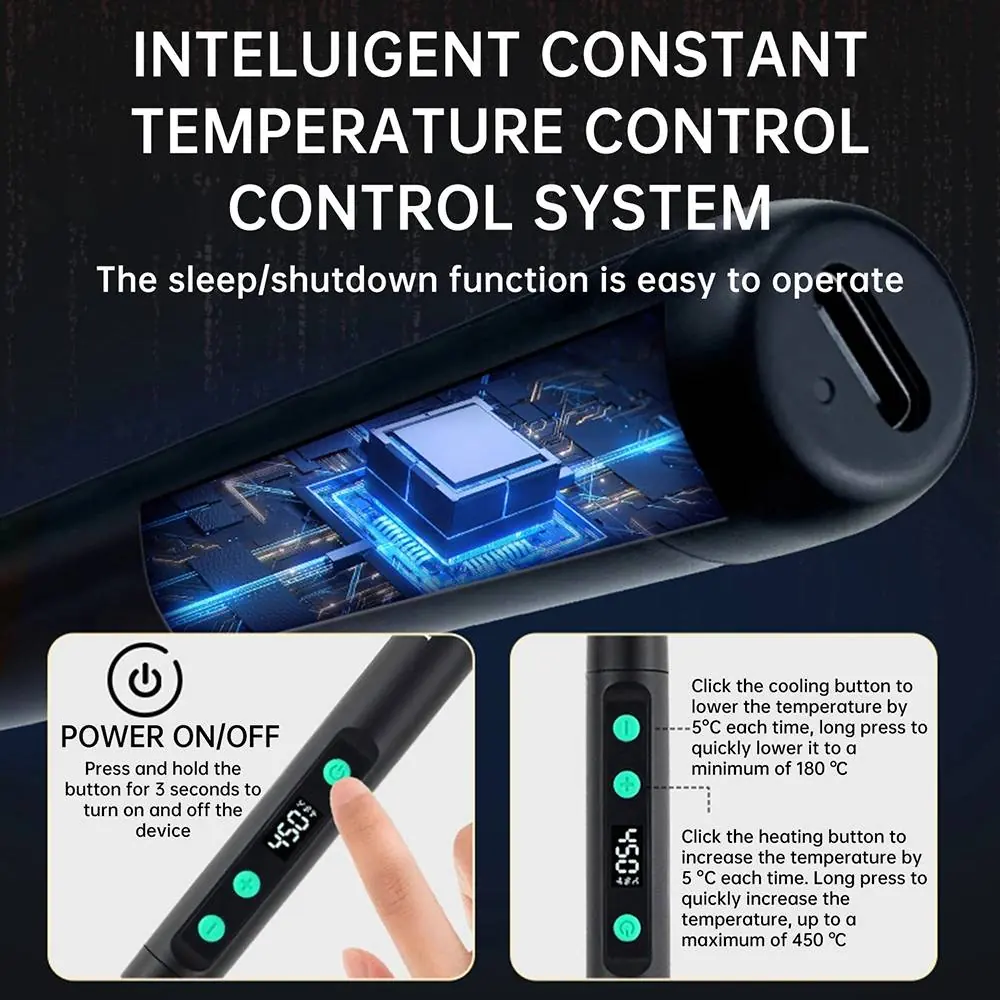

Bedienung
- Ein-/Ausschalten: Halten Sie die Ein-/Aus-Taste für 3 Sekunden gedrückt, um das Gerät ein- oder auszuschalten.
- Temperatureinstellung: Drücken Sie die Plus- oder Minus-Taste, um die Temperatur in 5°C-Schritten anzupassen. Halten Sie die Tasten gedrückt, um die Temperatur schnell zu ändern.
- Einheitenumstellung: Drücken Sie die Temperatur-Plus- und Minus-Taste gleichzeitig, um zwischen Celsius (°C) und Fahrenheit (°F) zu wechseln.
Laden des Geräts

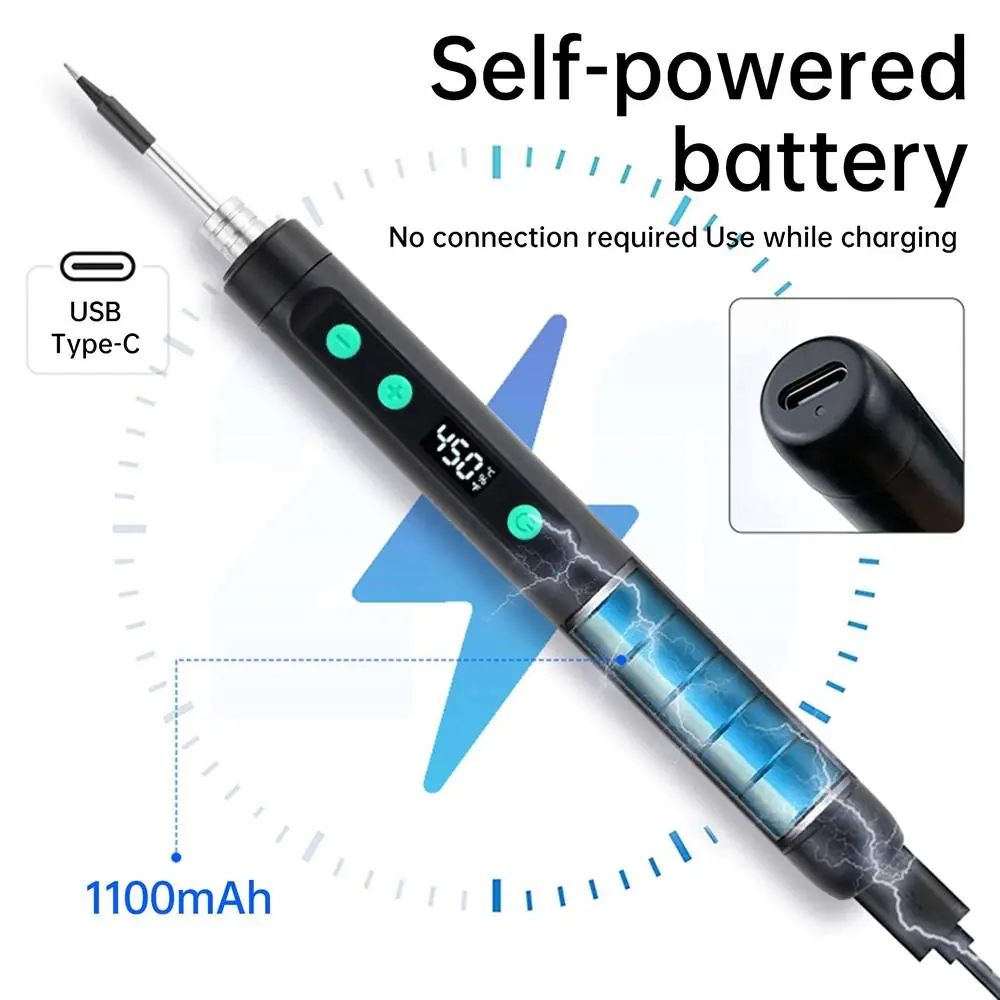

Das Gerät verfügt über einen USB-C-Anschluss. Während des Ladevorgangs leuchtet eine rote LED am Anschluss. Sobald der Akku vollständig geladen ist, wechselt die Anzeige auf eine grüne LED.
Fehlerbehebung
- NO: Kurzschluss erkannt. Überprüfen Sie die Lötspitze und den Anschluss.
- LO: Akkustand unter 5%. Das Display blinkt für 5 Sekunden, danach schaltet sich das Gerät automatisch ab. Laden Sie den Akku auf.
Technische Daten
- Leistung: 15W
- Eingangsspannung: DC 5V / 2A
- Temperaturbereich: 180-450°C (356-842°F)
- Akkukapazität: 1100mAh
Praktische Hilfe
Typische Probleme
Kurzschluss erkannt. Überprüfen Sie, ob die Lötspitze korrekt montiert ist und keine Kurzschlüsse vorliegen.
Akkustand unter 5%. Laden Sie das Gerät über den USB-C-Anschluss auf.
Vor der Verwendung
- Stellen Sie sicher, dass die Lötspitze fest aufgeschraubt ist.
- Laden Sie den Akku vor der ersten Verwendung vollständig auf.
- Prüfen Sie, ob das USB-C-Kabel korrekt angeschlossen ist.
- Stellen Sie sicher, dass die Arbeitsumgebung sicher ist.
