Bedienungsanleitung für den AeroCool Verkho 1-3P CPU-Kühler

Schnellstartanleitung für die Installation des AeroCool Verkho 1-3P CPU-Kühlers. Erfahren Sie, wie Sie den Kühler sicher auf Intel- und AMD-Sockeln montieren und den Lüfter korrekt anschließen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des AeroCool Verkho 1-3P CPU-Kühlers. Das Gerät ist kompatibel mit einer Vielzahl von Intel- und AMD-Sockeln. Die Installation erfordert die korrekte Auswahl der Montagepunkte auf dem Mainboard sowie die sichere Befestigung des Kühlkörpers und den Anschluss des Lüfters.

Lieferumfang

  • Kühlkörper mit Lüfter
  • Montagering
  • Befestigungsstifte (4x)
  • Abstandshalter (4x)
  • Wärmeleitpaste (in der Regel voraufgetragen oder beiliegend)

Installation auf Intel-Systemen

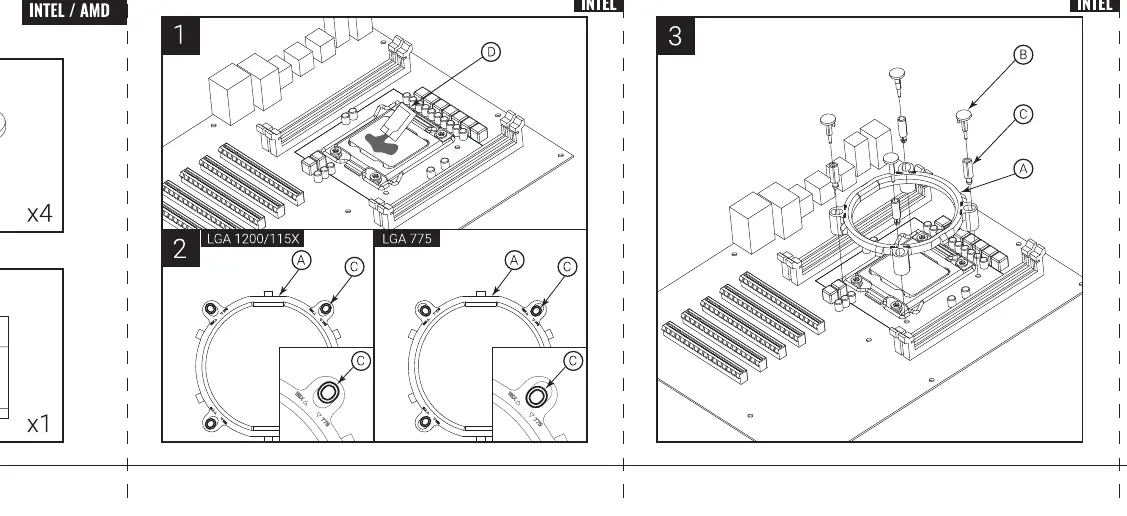

Montage des Intel-Montagerings und Befestigung des Kühlers
Montage des Intel-Montagerings und Befestigung des Kühlers
  1. Bereiten Sie das Mainboard vor und stellen Sie sicher, dass die Montagebohrungen frei sind.
  2. Platzieren Sie den Montagering auf dem Mainboard. Achten Sie auf die korrekte Ausrichtung für den jeweiligen Sockeltyp (LGA 1200/115X oder LGA 775).
  3. Fixieren Sie den Montagering mit den beiliegenden Befestigungsstiften.
  4. Setzen Sie den CPU-Kühler auf die CPU auf.
  5. Drücken Sie die Halteklammern des Kühlers fest auf den Montagering, bis sie einrasten.
  6. Schließen Sie das Lüfterkabel an den CPU_FAN-Anschluss auf dem Mainboard an.

Installation auf AMD-Systemen

  1. Stellen Sie sicher, dass die standardmäßige AMD-Backplate des Mainboards vorhanden ist.
  2. Setzen Sie den CPU-Kühler direkt auf die CPU auf.
  3. Haken Sie die Halteklammern des Kühlers in die Nasen der AMD-Halterung ein.
  4. Drücken Sie den Hebel oder die Klammer fest, um den Kühler zu sichern.
  5. Schließen Sie das Lüfterkabel an den CPU_FAN-Anschluss auf dem Mainboard an.

Sicherheitshinweise

Stellen Sie vor der Installation sicher, dass der PC ausgeschaltet und vom Stromnetz getrennt ist. Achten Sie darauf, dass der Kühler fest sitzt und keinen direkten Druck auf empfindliche Bauteile des Mainboards ausübt. Verwenden Sie bei Bedarf eine dünne Schicht Wärmeleitpaste, falls diese nicht bereits auf dem Kühler aufgetragen ist.

Herstellerinformationen

Aerocool

Markenprofil
Herstellerwebsite https://aerocool.io

Praktische Hilfe

Typische Probleme

Kühler sitzt locker

Überprüfen Sie, ob die Befestigungsstifte vollständig eingerastet sind und der Montagering korrekt auf dem Mainboard aufliegt.

Lüfter dreht sich nicht

Stellen Sie sicher, dass das 3-Pin oder 4-Pin Kabel fest mit dem CPU_FAN-Anschluss auf dem Mainboard verbunden ist.

Vor der Verwendung

  • Prüfen Sie die Kompatibilität des Sockels (LGA 1200/115X/775 oder AM4/AM3+/AM3/AM2+/AM2/FM1).
  • Stellen Sie sicher, dass alle Montageteile (Ring, Stifte, Abstandshalter) vorhanden sind.
  • Reinigen Sie die CPU-Oberfläche von alten Wärmeleitpastenresten.
  • Stellen Sie sicher, dass der CPU_FAN-Anschluss auf dem Mainboard frei ist.

Technische Daten in der Praxis

Sockel-Kompatibilität
Unterstützt gängige Intel- und AMD-Plattformen für eine breite Systemintegration.

Abbildungen und Diagramme

  • Die Intel-Montage nutzt einen separaten Montagering, der mit Stiften fixiert wird.
  • Die AMD-Montage nutzt die werkseitig vorhandene Halterung des Mainboards.

Modellkompatibilität

  • Unterstützt Intel LGA 1200, 115X und 775.
  • Unterstützt AMD AM4, AM3+, AM3, AM2+, AM2 und FM1.
