Bedienungsanleitung für Adler AD 4224 Küchenmaschine
Vollständige Bedienungsanleitung für die Adler AD 4224 Küchenmaschine. Enthält Anweisungen zur Montage, Bedienung der verschiedenen Funktionen, Reinigung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Adler AD 4224 ist eine vielseitige Küchenmaschine, die für die Zubereitung kleiner Mengen von Lebensmitteln konzipiert ist. Sie ist nicht für die industrielle Verarbeitung geeignet. Vor der ersten Inbetriebnahme müssen alle Teile korrekt montiert sein. Achten Sie darauf, das Gerät nicht im Dauerbetrieb länger als 2 Minuten zu verwenden. Das Gerät verfügt über eine Schutzvorrichtung, die bei Überhitzung automatisch abschaltet (Abkühlzeit ca. 30 Minuten).
Produktbeschreibung
Das Gerät besteht aus einer Motoreinheit (2) und verschiedenen Aufsätzen, darunter eine Schüssel (3), ein Scheibenhalter (5), verschiedene Schneid- und Zerkleinerungsscheiben (6, 7, 8), ein Häckselmesser (21), ein Knetmesser (22), ein Doppelrührer (23) sowie ein Mühlenaufsatz (11-12) und ein Spiralisierer (13-19).
Bedienfeld und Modi
Das Bedienfeld verfügt über ein LCD-Display (1G) und Touch-Tasten. Sie können zwischen einem manuellen Modus (Geschwindigkeit 1-7 über Drehknopf 1H) und automatischen Modi (Eis zerkleinern, Smoothie, Fleisch hacken) wählen. Im automatischen Modus wird die Funktion ausgewählt und mit der Start/Pause-Taste (1A) bestätigt.
Funktionen und Montage
- Häckseln (Messer 21): Montage gemäß Abbildung C. Ideal für Schokolade, Käse, Fleisch, Gemüse und Obst.
- Mischen (Knetmesser 22): Montage gemäß Abbildung C. Geeignet für Teige (Pizza, Pfannkuchen) und Mayonnaise.
- Schneiden und Zerkleinern (Scheiben 6, 7, 8): Montage gemäß Abbildung D. Zum Schneiden in Scheiben oder Raspeln.
- Schlagen (Doppelrührer 23): Montage gemäß Abbildung E. Für Eier, Sahne und Eiweiß.
- Mahlen (Mühle 11-12): Montage gemäß Abbildung F. Zum Mahlen von Kaffeebohnen, Nüssen, Samen und Gewürzen.
- Spiralisieren (Spiralisierer 13-19): Montage gemäß Abbildung G. Zum Schneiden von Gemüse in Spiralform.
Reinigung und Lagerung
Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Tauchen Sie die Motoreinheit (2) niemals in Wasser. Alle abnehmbaren Zubehörteile können mit Wasser gereinigt werden. Trocknen Sie alle Teile gründlich ab. Lagern Sie das Gerät an einem trockenen Ort mit guter Belüftung.
Fehlerbehebung
Sollte das Gerät nicht funktionieren, prüfen Sie die korrekte Montage und den Netzanschluss. Wenn das Gerät plötzlich stoppt, könnte sich die Schüssel gelockert haben; setzen Sie diese neu ein, bis ein "Klick" zu hören ist. Wenn der Motor läuft, aber das Zubehör nicht, stellen Sie sicher, dass die Welle korrekt auf dem Rotor in der Schüssel installiert ist.
Technische Daten
Maximale Drehzahl: 16500 U/min +/- 5%. Schüsselkapazität: 3,5 Liter für Trockenfutter, 2,0 Liter für Flüssigkeiten. Leistung: 1000W (Max. 2000W). Stromversorgung: 220-240V ~ 50/60Hz.
Herstellerinformationen
Adler Europe
Praktische Hilfe
Typische Probleme
Das Gerät funktioniert nicht.
Überprüfen Sie die korrekte Montage aller Teile und ob der Netzstecker fest in der Steckdose sitzt.
Das Gerät stoppt plötzlich während des Betriebs.
Die Schüssel könnte sich gelockert haben. Setzen Sie den Deckel neu auf, bis Sie ein "Klick" hören.
Der Motor läuft, aber das Zubehör dreht sich nicht.
Stellen Sie sicher, dass die Antriebswelle (4 oder 13) korrekt auf dem Rotor in der Schüssel installiert ist.
Vor der Verwendung
- Stellen Sie sicher, dass alle Teile und Zubehörteile korrekt montiert sind.
- Überprüfen Sie, ob die Netzspannung 220-240V beträgt.
- Stellen Sie den Geschwindigkeitsregler auf die Position OFF, bevor Sie das Gerät einstecken.
- Verwenden Sie das Gerät nicht für industrielle Zwecke.
- Achten Sie darauf, dass das Kabel nicht über die Tischkante hängt.
Technische Daten in der Praxis
- Maximale Drehzahl
- 16500 U/min +/- 5% für effiziente Verarbeitung.
- Schüsselkapazität
- 3,5 Liter für Trockenfutter, 2,0 Liter für Flüssigkeiten.
Abbildungen und Diagramme

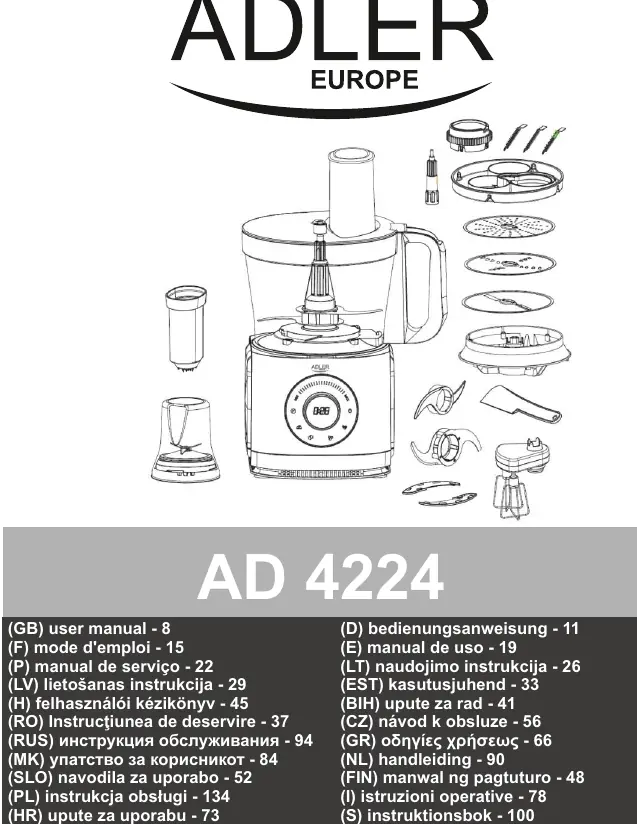

- Abbildung A: Übersicht der Teile und Zubehörkomponenten.

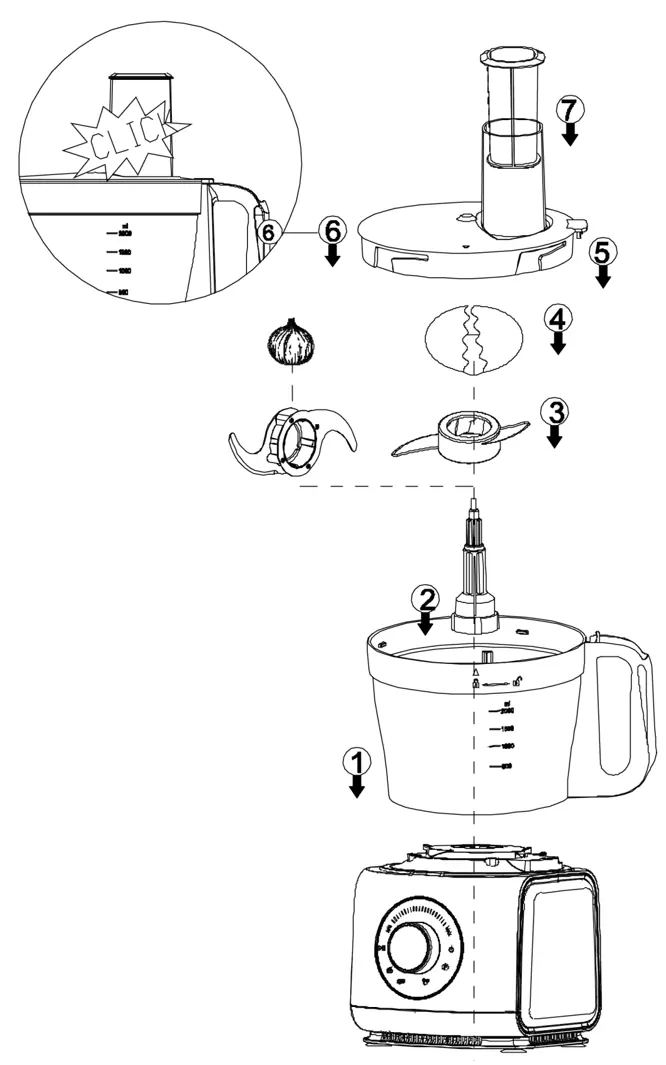

- Abbildung C: Montage des Häckslers und Knetmessers.

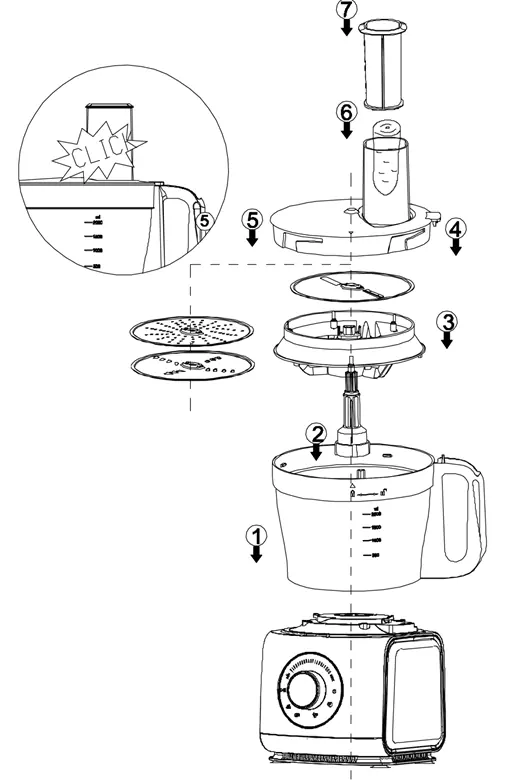

- Abbildung D: Montage der Schneid- und Zerkleinerungsscheiben.
- Abbildung G: Montage des Spiralisierers.
Modellkompatibilität
- Nicht für industrielle Lebensmittelverarbeitung geeignet.
- Nur für den Innenbereich bestimmt.
- Nicht mit anderen Geräten an derselben Steckdose betreiben.
