Bedienungsanleitung für ADJ Eco UV Bar Plus IR UV-LED-Leiste
Schnellstartanleitung für die ADJ Eco UV Bar Plus IR. Erfahren Sie alles über die sichere Installation, den Betrieb mit der Infrarot-Fernbedienung, Wartungshinweise und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung

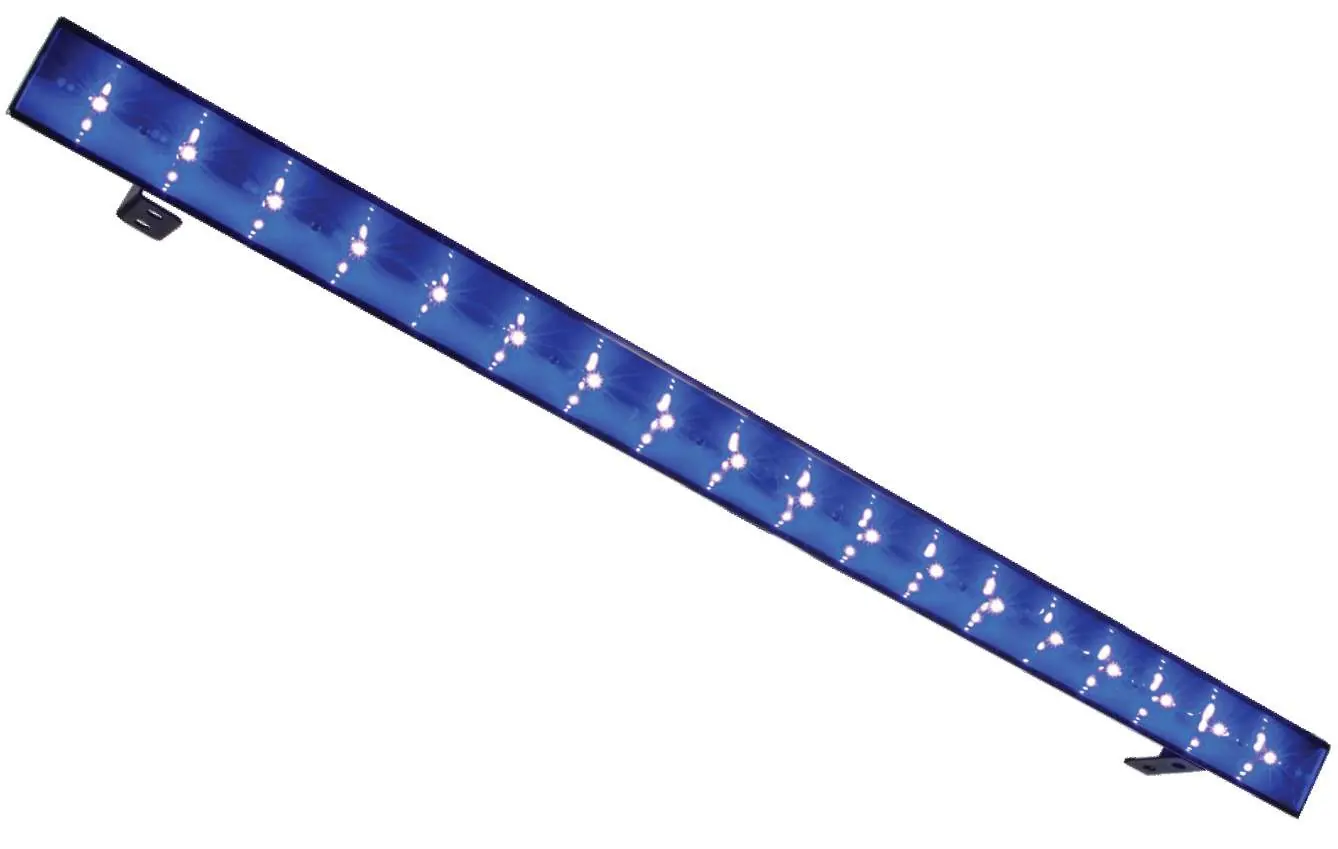

Die ADJ Eco UV Bar Plus IR ist eine leistungsstarke UV-LED-Leiste für Bühnen, Theater und Spezialeffekte. Dieses Dokument enthält wichtige Sicherheitsrichtlinien, Anweisungen zur Inbetriebnahme und Wartung. Bitte lesen Sie die vollständige Anleitung vor der ersten Verwendung sorgfältig durch.
Sicherheitshinweise
- UV-Strahlung: Das Gerät emittiert hochintensive UV-Strahlung (400nm - 428nm). Vermeiden Sie direkten Augen- und Hautkontakt. Halten Sie einen Mindestabstand von 3,3 Metern ein.
- Schutz: Tragen Sie geeigneten Augen- und Hautschutz. Vermeiden Sie weiße Kleidung oder UV-Farben auf der Haut.
- Installation: Nur für den Innenbereich und trockene Standorte geeignet. Das Gerät muss ordnungsgemäß geerdet sein (Schutzklasse 1).
- Betrieb: Nicht in einen Dimmer-Pack einstecken. Niemals direkt in die Lichtquelle schauen.
Inbetriebnahme und Bedienung
Das Gerät ist als Stand-alone-Einheit konzipiert und sofort einsatzbereit. Schließen Sie es an eine Stromquelle an und schalten Sie den Netzschalter auf der Rückseite ein.
- Daisy-Chain: Es können maximal 10 Geräte in Reihe geschaltet werden.
- Fernbedienung: Die mitgelieferte UC IR Fernbedienung ermöglicht die Steuerung von Strobe, Fade und Ein/Aus. Die maximale effektive Reichweite beträgt 10 Meter.
- Airstream IR: Optional erhältlich für die Steuerung über iOS-Geräte (Reichweite bis zu 15 Fuß/ca. 4,5 Meter).
Wartung und Reinigung
Regelmäßige Inspektionen sind für eine lange Lebensdauer entscheidend. Trennen Sie das Gerät vor Wartungsarbeiten immer vom Stromnetz.
- Reinigung: Reinigen Sie die externe Linse regelmäßig mit einem weichen Tuch. Verwenden Sie niemals Alkohol, Lösungsmittel oder Reinigungsmittel auf Ammoniakbasis.
- Inspektion: Überprüfen Sie alle drei Monate die elektrischen Kontakte, den festen Sitz aller Schrauben und den Zustand der Rigging-Hardware.
Technische Daten
- Lichtquelle: 18x 3-Watt UV-LEDs
- Wellenlänge: 395-405nm
- Leistungsaufnahme: 60W
- Spannung: AC 100V-240V 50/60Hz
- Abmessungen: 1000 x 60 x 110,5 mm
- Gewicht: 2,4 kg
Herstellerinformationen
ADJ Products, LLC
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob das Netzkabel korrekt eingesteckt ist und der Netzschalter auf 'Ein' steht.
Stellen Sie sicher, dass die DMX-Kabel korrekt angeschlossen sind und die Pin-Belegung (Pin 3 ist 'hot') mit anderen Geräten kompatibel ist.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit und Transportschäden.
- Stellen Sie sicher, dass der Montageort trocken ist.
- Vergewissern Sie sich, dass das Gerät ordnungsgemäß geerdet ist.
- Prüfen Sie, ob die Stromversorgung den Spezifikationen entspricht.
- Bringen Sie bei hängender Montage unbedingt ein Sicherheitskabel an.
Technische Daten in der Praxis
- Wellenlänge 395-405nm
- Der Bereich des ultravioletten Lichts, der für den typischen 'Schwarzlicht'-Effekt sorgt.
- Schutzklasse 1
- Das Gerät muss zwingend über einen Schutzleiter geerdet werden.
Abbildungen und Diagramme
- Die Rückseite enthält den Netzschalter und den Stromanschluss.
- Die verstellbaren Montagebügel ermöglichen die Bodenaufstellung oder Wand-/Deckenmontage.

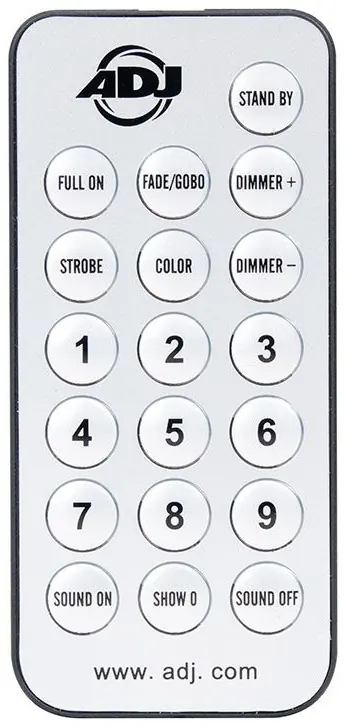

- Die Fernbedienung bietet Tasten für Strobe, Fade und Dimm-Funktionen.
Modellkompatibilität
- UC IR Fernbedienung ist im Lieferumfang enthalten.
- Airstream IR Transmitter ist separat erhältlich und erfordert ein iOS-Gerät.
- Nicht mit Dimmer-Packs verwenden.
