Installationsanleitung für Acurite 11197-VN1HSPCB Ersatz-Temperatur- und...

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Austausch des Temperatur- und Feuchtigkeitssensors in einem Acurite 5-in-1 Wettersensor. Der Austausch ist notwendig, um die Messfunktionen wiederherzustellen. Bitte gehen Sie vorsichtig mit den elektronischen Komponenten um, da diese empfindlich auf elektrostatische Entladungen reagieren.

Vorbereitung und Kompatibilität

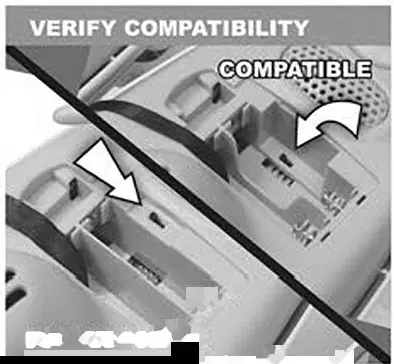

Bevor Sie beginnen, stellen Sie sicher, dass Ihr 5-in-1 Wettersensor kompatibel ist. Kompatible Sensoren verfügen über einen A-B-C-Schalter im Batteriefach. Entfernen Sie den Batteriefachdeckel, um dies zu überprüfen. Dieses Ersatzteil ist nicht mit älteren (Legacy) 5-in-1 Sensoren kompatibel.

Installationsschritte

1. Entfernen Sie die Batterien aus dem 5-in-1 Sensor, um Schäden durch elektrostatische Entladung zu vermeiden.
2. Lösen Sie die 4 äußeren Schrauben am Gehäuse.
3. Trennen Sie die obere und untere Gehäusehälfte und legen Sie die obere Hälfte beiseite.
4. Entfernen Sie die schwarze Abdeckung.
5. Ziehen Sie den alten Sensor ab, indem Sie den weißen Stecker an der Basis greifen und vorsichtig herausziehen.
6. Entsorgen Sie den alten Sensor ordnungsgemäß.
7. Schieben Sie den neuen Sensor an seinen Platz und stecken Sie den weißen Stecker vorsichtig in den Anschluss.
8. Setzen Sie die schwarze Abdeckung wieder auf.
9. Fügen Sie die beiden Gehäusehälften zusammen und befestigen Sie diese wieder mit den 4 Schrauben.

Sicherheitshinweise

Entsorgen Sie alte elektronische Teile umweltgerecht gemäß den örtlichen Gesetzen und Vorschriften. Falls keine lokalen Vorschriften existieren, entsorgen Sie die Teile in einem Behälter für Elektronikschrott oder bringen Sie sie zu einem Recyclingzentrum.
