Installationsanleitung für Acurite 5-in-1 Sensor Pro Add-On
Detaillierte Installationsanleitung für das Acurite 5-in-1 Sensor Pro Add-On. Erfahren Sie, wie Sie das Add-On montieren, den Sensor warten und die Lüfterleistung optimieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Acurite 5-in-1 Sensor Pro Add-On ist eine Erweiterung für den bestehenden 5-in-1 Sensor. Es verfügt über zwei Solarpanels, die die Sonneneinstrahlung optimieren, wodurch der solarbetriebene Lüfter häufiger läuft. Dies verbessert die Genauigkeit der Temperaturmessung über den gesamten Tag. Bitte beachten Sie, dass ein vorhandener 5-in-1 Sensor für die Installation zwingend erforderlich ist.
Vorbereitung
Für die Installation und Wartung benötigen Sie:
- Einen Kreuzschlitzschraubendreher
- Sprühschmiermittel
- Einen vorhandenen 5-in-1 Sensor
Wichtig: Entfernen Sie vor Beginn der Installation die Batterien aus dem 5-in-1 Sensor, um fehlerhafte Daten während der Handhabung zu vermeiden.

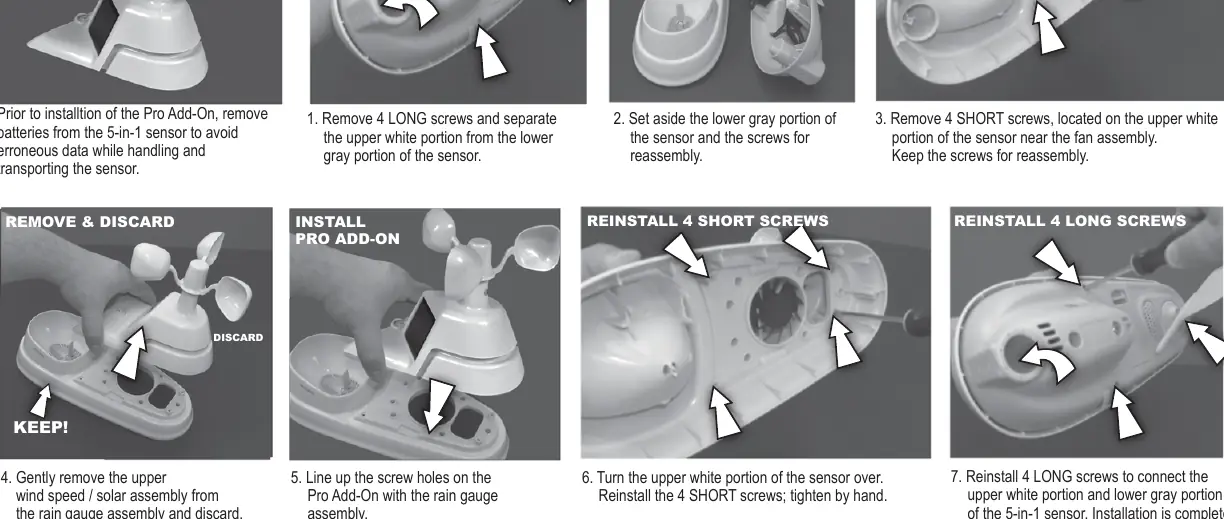

Installation des Pro Add-Ons
- Lösen Sie die 4 langen Schrauben und trennen Sie das obere weiße Gehäuseteil vom unteren grauen Teil des Sensors.
- Legen Sie das untere graue Teil und die Schrauben für den späteren Zusammenbau beiseite.
- Lösen Sie die 4 kurzen Schrauben am oberen weißen Teil in der Nähe der Lüfterbaugruppe.
- Entfernen Sie vorsichtig die alte Windgeschwindigkeits-/Solarbaugruppe von der Regenmesserbaugruppe und entsorgen Sie diese.
- Richten Sie die Schraubenlöcher des neuen Pro Add-Ons an der Regenmesserbaugruppe aus.
- Drehen Sie das obere weiße Teil um, setzen Sie die 4 kurzen Schrauben wieder ein und ziehen Sie diese handfest an.
- Verbinden Sie das obere weiße Teil wieder mit dem unteren grauen Teil und befestigen Sie es mit den 4 langen Schrauben. Die Installation ist damit abgeschlossen.

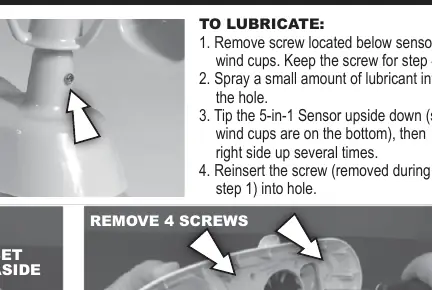

Wartung: Schmierung des Sensors
Um die einwandfreie Funktion des Windmessers zu gewährleisten, kann eine Schmierung erforderlich sein:
- Entfernen Sie die Schraube, die sich unter den Windschalen befindet. Bewahren Sie diese für den Wiedereinbau auf.
- Sprühen Sie eine kleine Menge Schmiermittel in das Loch.
- Kippen Sie den 5-in-1 Sensor mehrmals um (Windschalen nach unten, dann wieder nach oben), damit sich das Schmiermittel verteilt.
- Setzen Sie die Schraube wieder in das Loch ein.
Herstellerinformationen
AcuRite
Praktische Hilfe
Typische Probleme
Lüfter läuft nicht oder selten
Das Pro Add-On verbessert die Sonneneinstrahlung, was den Betrieb des solarbetriebenen Lüfters optimiert. Stellen Sie sicher, dass der Sensor an einem Ort mit ausreichender Sonneneinstrahlung montiert ist.
Vor der Verwendung
- Vorhandener 5-in-1 Sensor
- Kreuzschlitzschraubendreher
- Sprühschmiermittel
- Batterien aus dem Sensor entfernt
Abbildungen und Diagramme
- Die Abbildungen zeigen den schrittweisen Austausch der oberen Baugruppe des Sensors.
- Die Schmieranleitung zeigt die Position der Schraube unter den Windschalen.
Modellkompatibilität
- Erfordert einen bestehenden 5-in-1 Sensor.
