Bedienungsanleitung für IOTA IISM Modular Inverter Series 1000W-2000W
Schnelle Anleitung zur Inbetriebnahme, Bedienung, Wartung und Fehlerbehebung des IOTA IISM Modular Inverter Systems (1000W-2000W). Erfahren Sie alles über Status-LEDs, Tastenfunktionen und Sicherheitsvorkehrungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das IOTA IISM Modular Inverter System (1000W-2000W). Das Gerät enthält lebensgefährliche Spannungen. Reparaturen und Wartungsarbeiten dürfen ausschließlich von autorisiertem Fachpersonal durchgeführt werden. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren des Geräts.
Sicherheitshinweise
- Installieren Sie das System nicht im Freien.
- Vermeiden Sie die Installation in der Nähe von Gas- oder Elektroheizungen sowie an Orten mit hohen Temperaturen.
- Seien Sie vorsichtig beim Umgang mit Batterien; diese können Säure oder Alkali enthalten, die Verätzungen verursachen können.
- Rauchen, Funken oder offene Flammen sind in der Nähe des Systems strengstens untersagt, da Batterien Wasserstoffgas erzeugen können.
Inbetriebnahme
Stellen Sie vor der Inbetriebnahme sicher, dass die Garantiekarte ausgefüllt wurde. Der Installationsschalter muss sich in der Position OFF befinden und der AC-Eingang muss getrennt sein.
- Schalten Sie den DC-Leistungsschalter CB1 ein.
- Aktivieren Sie den AC-Netzeingang durch Einschalten des Eingangsschutzschalters oder des vorgelagerten Verteilungspanels.
- Stellen Sie den Installationsschalter auf ON. Das Display sollte leuchten und ein leichtes Summen des Transformators sollte hörbar sein.
- Schalten Sie die Ausgangsschutzschalter ein.
Abschaltung
- Unterbrechen Sie die AC-Netzversorgung über das Verteilungspanel oder den Eingangsschutzschalter.
- Stellen Sie den Installationsschalter am Inverter-Gehäuse auf OFF.
- Schalten Sie den DC-Leistungsschalter CB1 aus.
Bedienung und Frontpanel

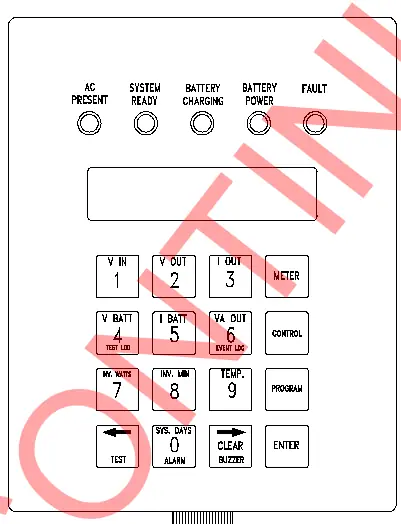

Das Frontpanel verfügt über ein 2x20-Zeichen-LCD-Display, 5 Status-LEDs und ein 4x4-Tastenfeld. Die LEDs zeigen den aktuellen Status an:
- AC Present: Leuchtet, wenn AC-Netzspannung anliegt.
- System Ready: Leuchtet, wenn die Batteriespannung für eine Übertragung ausreicht.
- Battery Charging: Leuchtet, wenn die Batterie geladen wird.
- Battery Power: Leuchtet, wenn der Inverter Ausgangsleistung liefert (Batterieentladung).
- Fault: Leuchtet bei einer Störung. Details können über das Display abgerufen werden.
Wartung
Das System führt monatlich einen 5-minütigen Selbsttest und jährlich einen 90-minütigen Test durch. Überprüfen Sie regelmäßig die Batterieklemmen auf festen Sitz und Korrosion. Halten Sie die Lüftungsschlitze frei von Staub und Hindernissen. Führen Sie vor Reinigungsarbeiten immer das Abschaltverfahren durch.
Technische Daten
Das System ist ein mikroprozessorgesteuerter PWM-Wechselrichter mit reiner Sinuswelle. Es ist für alle Arten von Beleuchtungslasten geeignet, einschließlich Quarz, HID, Glühlampen, Leuchtstofflampen und Halogen. Die Betriebstemperatur für die Batterien sollte idealerweise zwischen 20°C und 30°C liegen.
Herstellerinformationen
Acuity Brands, Inc.
Praktische Hilfe
Typische Probleme
Inverter läuft nicht bei Stromausfall
Überprüfen Sie den DC-Leistungsschalter, die Batteriespannung und ob der Inverter als defekt gemeldet wird.
System überhitzt oder riecht verbrannt
Überprüfen Sie die Belüftung, stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind, und prüfen Sie die Last.
Batteriespannung niedrig oder nicht vorhanden
Überprüfen Sie die Batterieklemmen auf Korrosion und festen Sitz, prüfen Sie die Sicherungen und den Ladestatus.
System summt übermäßig
Dies kann auf eine Überlastung oder ein Problem mit dem Transformator hindeuten; prüfen Sie die Last und die Eingangsspannung.
Vor der Verwendung
- Stellen Sie sicher, dass der Installationsschalter auf OFF steht.
- Stellen Sie sicher, dass der AC-Eingang getrennt ist.
- Füllen Sie die blaue Garantiekarte aus.
- Überprüfen Sie die Umgebung auf Sauberkeit und ausreichende Belüftung.
- Stellen Sie sicher, dass keine Heizquellen auf die Batterien gerichtet sind.
Technische Daten in der Praxis
- Eingangsspannung
- 120V oder 277V, 1-phasig, 2-Draht.
- Betriebstemperatur (Batterie)
- Optimal 20°C bis 30°C für maximale Lebensdauer.
- Übertragungszeit
- 2ms (Stand-by UPS Design).
- Maximale Höhe
- Bis zu 3000m ohne Leistungsreduzierung.
Abbildungen und Diagramme

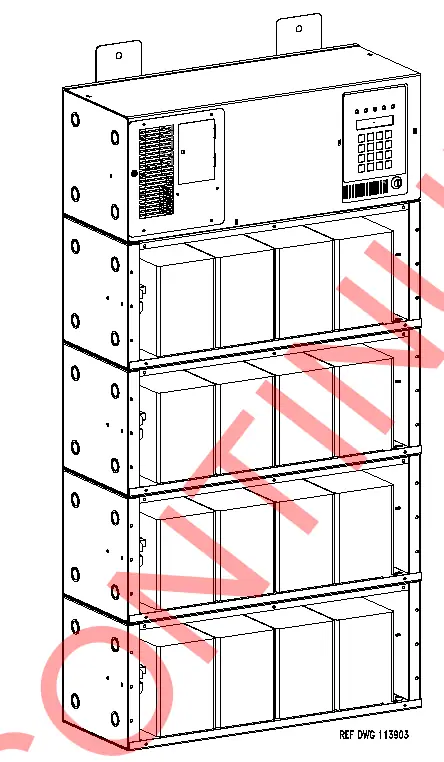

- Das Frontpanel enthält 5 Status-LEDs (AC Present, System Ready, Battery Charging, Battery Power, Fault).
- Das 4x4-Tastenfeld dient zur Navigation durch Meter-, Control- und Program-Funktionen.
- Die Tasten 1-9 und 0 dienen zur Eingabe von Werten und zur Auswahl von Menüpunkten.
Modellkompatibilität
- Geeignet für alle Beleuchtungslasten: Quarz, HID, Glühlampen, Leuchtstofflampen, Halogen.
- Kompatibel mit Generatoren (mindestens 10-fache Größe der Inverter-Einheit).
