Installationsanleitung für die Acroma 8201 1-flammige Globe-Pendelleuchte
Erfahren Sie, wie Sie die Acroma 8201 Pendelleuchte sicher montieren und anschließen. Diese Anleitung enthält detaillierte Schritte zur Installation, Verkabelung und Montage der Glaskomponenten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung dient der sicheren Installation der Acroma 8201 Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Die Leuchte ist für den Innenbereich konzipiert und erfordert eine fachgerechte Montage an einer geeigneten Deckenanschlussdose.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten den Strom am Sicherungskasten ab.
- Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass keine Spannung anliegt.
- Tragen Sie bei der Arbeit eine Schutzbrille.
- Verwenden Sie nur Werkzeuge mit isolierten Griffen.
- Bei elektrischen Fragen ziehen Sie unbedingt einen qualifizierten Elektriker hinzu.
Benötigtes Werkzeug
- Kreuzschlitzschraubendreher
- Abisolierzange
- Zange
- Schutzbrille
- Isolierband
Montage und Installation
Die Montage erfolgt in mehreren Schritten:
- Vorbereitung: Legen Sie die Leuchte auf eine weiche Oberfläche, um Kratzer zu vermeiden.
- Rahmenmontage: Öffnen Sie die Ringe des Rahmens vorsichtig, um das Glas (O) einzusetzen. Befestigen Sie den Rahmen (N) mit den Endstücken (L, M). Achten Sie darauf, die Schrauben nicht zu fest anzuziehen, um das Glas nicht zu beschädigen.
- Aufhängung: Bestimmen Sie die gewünschte Länge der Kette (K) und verbinden Sie diese mit den Kettengliedern (J) und dem Baldachin (A).
- Elektrischer Anschluss: Befestigen Sie die Montageplatte (B) an der Deckenanschlussdose. Verbinden Sie die Kabel gemäß dem Schaltplan: Weißes Versorgungskabel mit dem markierten Leuchtenkabel, schwarzes Versorgungskabel mit dem glatten Leuchtenkabel und das Erdungskabel mit der grünen Erdungsschraube.
- Abschluss: Sichern Sie den Baldachin mit den Endstücken (F).
Technische Daten
Die Leuchte ist für ein Leuchtmittel mit maximal 60W und Medium-Sockel ausgelegt.
Herstellerinformationen
ACROMA
Praktische Hilfe
Typische Probleme
Beim Öffnen der Ringe des Rahmens vorsichtig vorgehen, um das Glas nicht einzuklemmen oder zu zerbrechen.
Bei Unklarheiten über die elektrische Installation muss zwingend ein qualifizierter Elektriker hinzugezogen werden.
Vor der Verwendung
- Strom am Sicherungskasten vollständig ausschalten
- Spannungsfreiheit mit einem Spannungsprüfer verifizieren
- Alle benötigten Werkzeuge (Schraubendreher, Abisolierzange, etc.) bereitlegen
- Arbeitsbereich auf einer weichen Unterlage vorbereiten
- Prüfen, ob die Deckenanschlussdose das Gewicht der Leuchte tragen kann
Technische Daten in der Praxis
- Max 60W Medium Base
- Die Leuchte unterstützt Leuchtmittel mit E27-Standardgewinde bis zu einer maximalen Leistung von 60 Watt.
Abbildungen und Diagramme

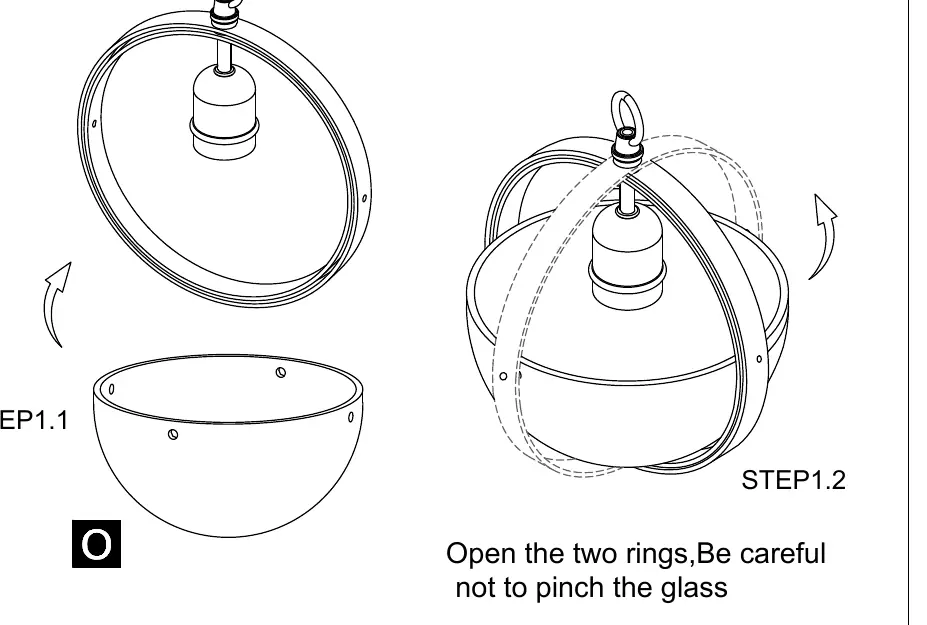

- Schritt 1: Einsetzen des Glases in den Rahmen.
- Schritt 2: Fixierung des Rahmens mit den Endstücken.
- Schritt 3: Montage der Kette und des Baldachins.
- Schritt 4: Detaillierter Schaltplan für die Kabelverbindungen (Phase, Nullleiter, Erde).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Betrieb mit Dimmern spezifiziert, sofern nicht anders durch das Leuchtmittel angegeben.
