Bedienungsanleitung für Acefast D1 Autohalterung mit kabellosem Ladegerät

Schnelle Hilfe und Bedienungsanleitung für die Acefast D1 Autohalterung mit kabellosem Ladegerät. Erfahren Sie, wie Sie das Gerät montieren, Ihr Smartphone laden und die LED-Anzeigen verstehen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Acefast D1 Autohalterung wird montiert, indem die Universalkugel in die Halterung eingesetzt und der Drehknopf festgezogen wird. Schließen Sie das Gerät an ein QC3.0-Autoladegerät an, berühren Sie den Sensor zum Öffnen der Arme und legen Sie das Telefon ein. S. 5, 6, 37, 38

Wichtigste Schritte

  • Montage der Halterung S. 5, 37
  • Telefon einlegen S. 6, 38

Erste Inbetriebnahme

  • Verbinden Sie die Halterung mit einem QC3.0-Autoladegerät für optimale Leistung. S. 5, 37

Probleme und Lösungen

Rote LED blinkt (FOD)

Entfernen Sie metallische oder magnetische Gegenstände vom Gerät.

S. 7, 39

Wartung und Reset

  • Reinigen der Klebebefestigung S. 7, 39

Technische Daten

Parameter Wert Hinweis Seiten
Eingang DC 5V/2A, 9V/2A, 12V/1.5A Stromversorgung S. 7, 39
Kabelloser Ausgang 5W/7.5W/10W/15W Ladeleistung S. 7, 39

Wo es im PDF steht

  • Produktbeschreibung S. 4, 36
  • Technische Daten S. 7, 39
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Komponenten Seite 4 Montageschritte Seite 6 Anschluss und Nutzung Seite 6

Wichtige Informationen aus der Anleitung

Die Acefast D1 ist eine Autohalterung mit integriertem kabellosem Ladegerät. Für eine optimale Ladeeffizienz wird dringend empfohlen, ein Autoladegerät zu verwenden, das die QC3.0-Schnellladetechnologie unterstützt. Das Gerät verfügt über eine automatische Ausrichtung der Ladespule und eine FOD-Funktion (Fremdkörpererkennung), die durch eine rote LED signalisiert wird.

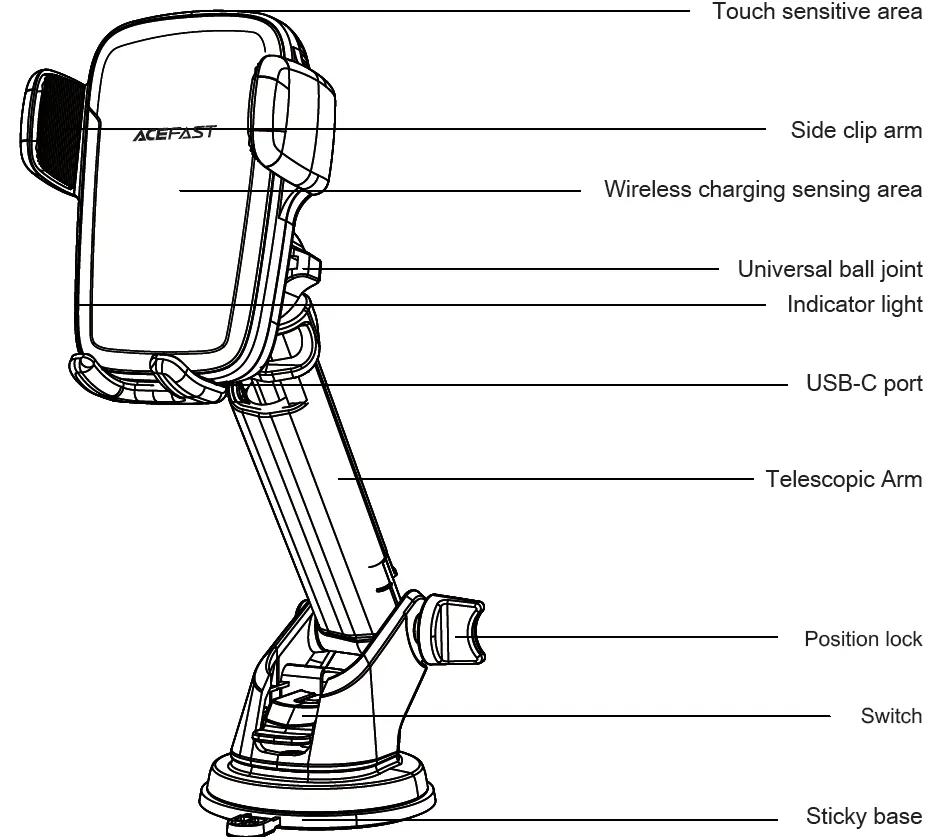

Produktbeschreibung

Die Halterung besteht aus folgenden Hauptkomponenten:

Übersicht der Komponenten
Übersicht der Komponenten
  • Berührungsempfindlicher Bereich (zum Öffnen der Arme)
  • Seitliche Befestigungsclips
  • Kabellose Ladefläche
  • USB-C-Anschluss
  • Teleskoparm
  • Klebebefestigung und Lüftungsclip

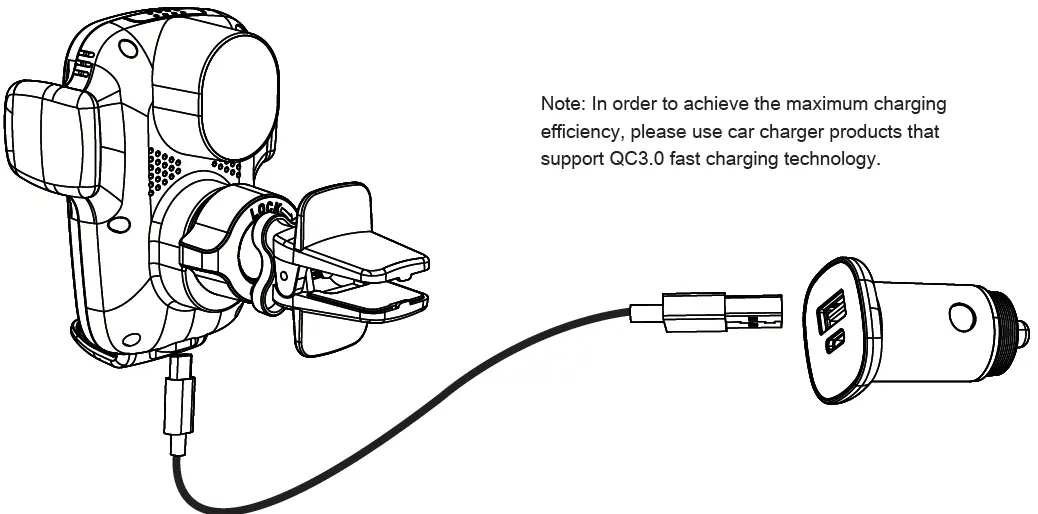

Montage des Produkts

Montageschritte
Montageschritte
  1. Lösen Sie den Drehknopf an der Rückseite der Halterung.
  2. Setzen Sie die Universalkugel in die Halterung ein und ziehen Sie den Drehknopf fest.
  3. Wählen Sie einen geeigneten Montageort (Mittelkonsole oder Lüftungsschlitz).
  4. Verbinden Sie das mitgelieferte USB-C-Kabel mit der Halterung und einem QC3.0-fähigen Autoladegerät.
  5. Befestigen Sie die Halterung am gewählten Ort.

Bedienung und kabelloses Laden

Nachdem das Gerät mit Strom versorgt ist, berühren Sie den Sensorbereich, um die Haltearme automatisch zu öffnen. Legen Sie Ihr Mobiltelefon in die Halterung. Die Basis richtet das Telefon automatisch auf die Ladespule aus, und die Arme ziehen sich fest, um den Ladevorgang zu starten.

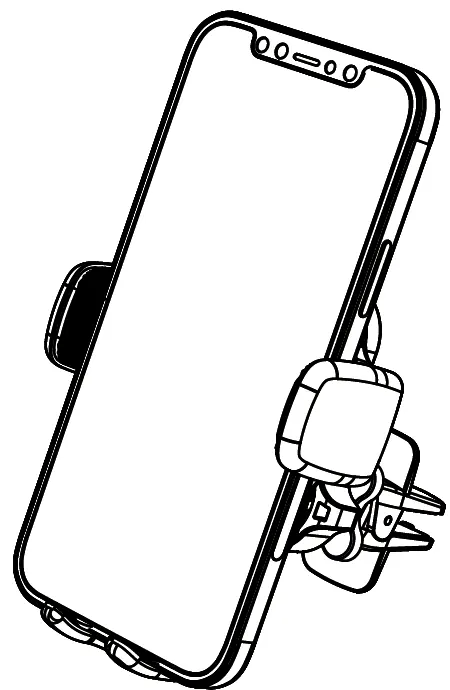

Anschluss und Nutzung
Anschluss und Nutzung

LED-Anzeigen

  • Einschalten: Rote und blaue LED blinken einmal, dann leuchtet die blaue LED dauerhaft.
  • Ladevorgang: Blaue LED blinkt.
  • FOD (Fremdkörpererkennung): Rote LED blinkt.
  • Vollständig geladen: Blaue LED leuchtet dauerhaft.

Sicherheitshinweise

  • Zerlegen oder modifizieren Sie das Produkt nicht selbst.
  • Installieren Sie das Gerät nicht im Bereich von Airbags.
  • Entfernen Sie vor dem Laden metallische oder magnetische Schutzhüllen sowie Karten (z. B. Bankkarten) vom Gerät.
  • Vermeiden Sie den Kontakt mit Wasser oder anderen Flüssigkeiten.
  • Die Klebebefestigung kann bei Bedarf mit Wasser gereinigt und nach dem Trocknen wiederverwendet werden.

Technische Daten

  • Modell: JR-ZS248
  • Eingang: DC 5V/2A, 9V/2A, 12V/1.5A
  • Kabelloser Ausgang: 5W / 7.5W / 10W / 15W
  • Kompatibilität: Mobiltelefone mit einer Breite von 58-84 mm (4,5 - 6,7 Zoll)

Praktische Hilfe

Typische Probleme

Rote LED blinkt (FOD)

Es wurden Fremdkörper erkannt. Entfernen Sie metallische oder magnetische Gegenstände (z. B. Bankkarten, Metallhüllen) von der Rückseite des Telefons.

Gerät oder Telefon wird sehr heiß

Eine leichte Wärmeentwicklung ist normal. Wenn das Gerät überhitzt, trennen Sie das Ladekabel und lassen Sie es abkühlen.

Klebebefestigung hält nicht mehr

Reinigen Sie die Klebefläche mit Wasser und lassen Sie sie vollständig trocknen, um die Haftkraft wiederherzustellen.

Vor der Verwendung

  • Stellen Sie sicher, dass Ihr Autoladegerät QC3.0 unterstützt.
  • Entfernen Sie alle metallischen oder magnetischen Hüllen vom Smartphone.
  • Prüfen Sie, ob der Lüftungsschlitz oder die Konsole für die Montage geeignet ist.
  • Verwenden Sie das mitgelieferte USB-C-Kabel.

Technische Daten in der Praxis

QC3.0 Unterstützung
Erforderlich für die maximale Ladeleistung von 15W.

Abbildungen und Diagramme

  • Die Montage erfolgt durch das Einsetzen der Universalkugel in die Halterung und das Festziehen des Drehknopfes.
  • Die Halterung kann sowohl an Lüftungsschlitzen als auch auf der Mittelkonsole montiert werden.

Modellkompatibilität

  • Geeignet für Smartphones mit einer Breite von 58 mm bis 84 mm.
  • Nicht in der Nähe von Airbags installieren.
